Stretchnivåskärningen till längdlinjer är speciellt utformade för att räta ut metallark och spolar och kan också användas i samband med metallskurna till längdmaskiner.
Stretchnivåkning till längdlinje är en enhet som är specifikt utformad för att räta ut metallplåtar och spolar (inklusive rostfritt stål, stål, varmvalsat stål, aluminium och koppar).
Den använder mekanisk kraft för att korrigera defekter som krökningar, vridningar och varp, vilket resulterar i enhetliga, raka och jämnt fördelade ytor.
En bårnivåmaskin kan räta ut material i antingen en eller två riktningar och har enkel drift, hög effektivitet och hög precision. Under produktion och bearbetning av aluminiumlegeringsark eller spolar förekommer ojämnhet ofta på grund av olika skäl, vilket kräver rätning med ett stretchnivåkning till längdlinjen.
Bårnivåmaskinen kan förbättra metallmaterialets planhet och ytkvalitet, minskar effektivt brottfrekvensen och undviker kvalitetsproblem orsakade av ojämnt ark eller spolmaterial.
I allmänhet är stretchnivåning till längdlinjer väsentlig utrustning för metallbearbetning. De spelar en avgörande roll i metallbearbetning, förbättrar precisionen och kvaliteten på metallmaterial, förbättrar ytkvaliteten och mekaniska egenskaper hos färdiga produkter, minskar sannolikheten för problem i produktionen och användningen av efterföljande produkter tillverkade av metallmaterial och förbättrar produktionseffektiviteten och ekonomiska fördelar. De har breda tillämpningsutsikter.

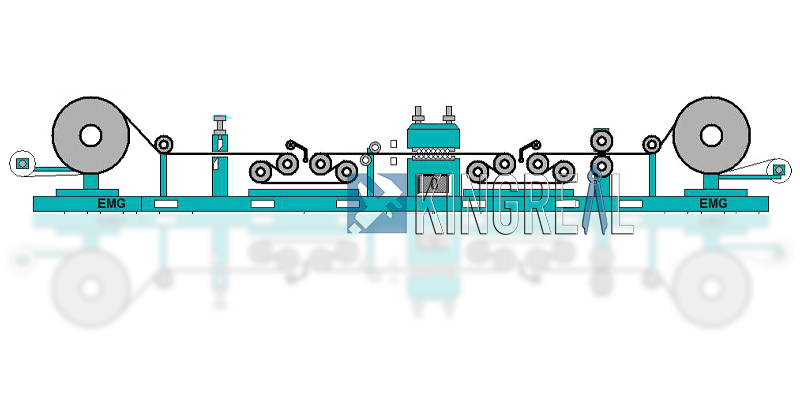

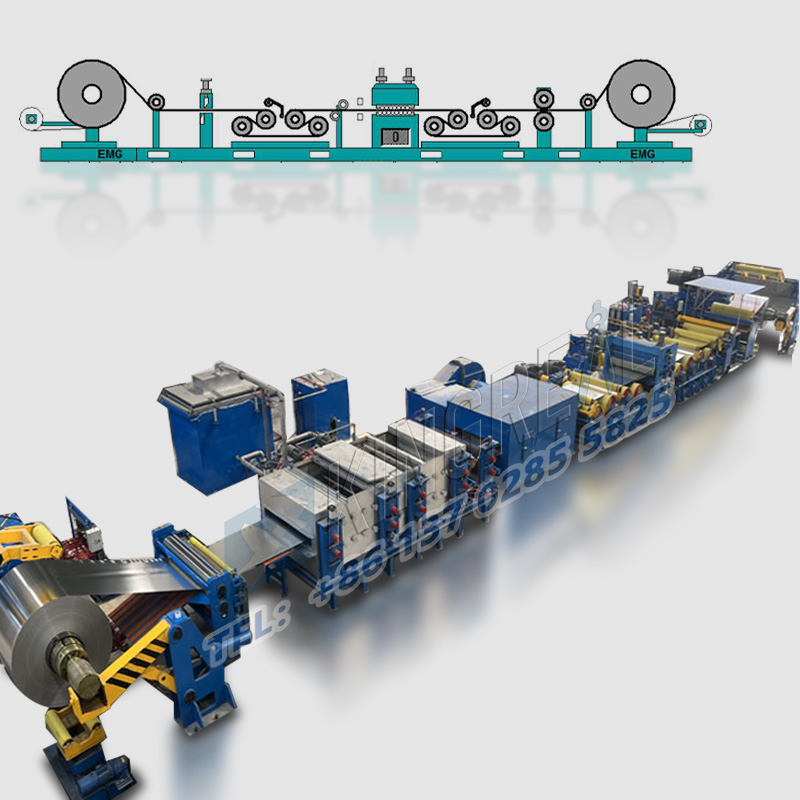

Decoiler - Pinch Device - Crop Shear - Pinch Rollers - Inlet Tension Roller Set - Straceener - Avsluta spänning Roller Set - EXIT DEFLECTOR ROLLERS - Recoiler
Punkt
Modell 1
Modell 2
Modell 3
Modell 4
Modell 5
Maximal nivelleringstjocklek (mm)
2
2
3
3
6
Minsta nivelleringstjocklek (mm)
0.4
0.4
0.7
0.7
1.5
Maximal nivelleringsbredd (mm)
1000
1250
1250
1500
1600
Material bärande styrka (MPA)
240
240
235
235
240
Arbetsrulldiameter (mm)
48
48
60
60
95
Arbetsrullavstånd (mm)
50
50
65
65
100
Antal slitsprodukter (N)
21
21
19
19
13
Maskinhastighet (m/min)
6
6
7
7
10
Main Motor Power (KW)
7.5
7.5
11
15
37

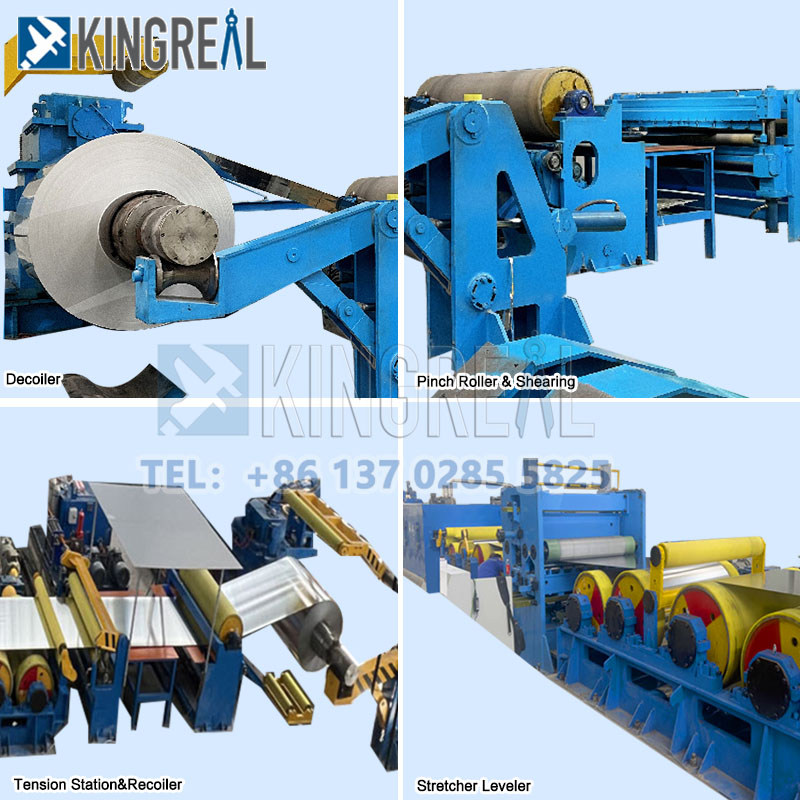

-Decoiler för stretchnivåning till längd linje: Avkopplar spolen för efterföljande bearbetning.
-Crop Shear för bår Leveler Machine: Grödeskjuven används för att skjuva ändarna på metallplåtar. När ett ark uppvisar betydande kammare kan det segmenteras för att minska skjuvningen i kanterna och förbättra utbytet.
Skjuvskjuvningen består främst av en svanstryckare, skjuvkropp, bladväxlare och oscillerande rullbord.
-Ströjare för bårnivåmaskin: Rätaren består främst av två uppsättningar av spänningsrullar, en central böjrulle och en nivelleringsrulle.
När metallspolen eller arket passerar genom nivån, kombineras spänningen som appliceras av spänningsrullarna och böjspänningen som appliceras av böjrullarna.
Denna kombinerade spänning får remsan att genomgå en viss mängd plastförlängning, som sedan utjämnas av nivelleringsrullarna.
Denna metod för rätning erbjuder högkvalitativ rätning och kan användas för att räta ut en mängd olika metallmaterial, inklusive höghållfast remsa.
-Inletspänning Roller Set & utgångsspänning Roller Set för bår Leveler Machine: Spänningen som genereras mellan dessa två rullar är spänningen i det rätande avsnittet. Det förhindrar att remsan avviker, upprätthåller en rak form och minskar metallens deformationsmotstånd och arbete.
-Recoiler för stretchnivåkning till längd linje: Den rätade metallspolen är spole för enkel transport och lagring av lång avstånd.
1. Förbättra remsformen
Den primära funktionen för en bårnivåmaskin är att förbättra remsformen på metallremsan. Genom att sträcka och böja remsan eliminerar den effektivt vågiga defekter som kant- och mittvågor, såväl som C- och L-formade krökningar. Denna process förbättrar remsa rakt avsevärt, vilket resulterar i större stabilitet och konsistens under efterföljande bearbetning.
2. Förbättra bearbetningsprestanda
Dessutom kan en stretchnivåkning till längd linje förbättra remsens bearbetningsprestanda. Genom att sträcka och böjas, liknande effekten av hudfinishing, kan det minska eller eliminera utbytesplatåer, vilket resulterar i enhetlig deformation under efterföljande deformation.
Denna enhetlighet förbättrar materialets bearbetningsprestanda, vilket gör det lättare att hantera och lämpligt för olika efterföljande processer.
1.Avancerat styrsystem för bårnivåmaskin
Stretchnivåning till längd linje använder ett PLC -system, vilket möjliggör justering av flera produktionsparametrar på kontrollpanelen, inklusive avkopplingsspänning, hastighetsinställningar, in- och utgångshöjder och utgång. Denna automatiserade kontroll förbättrar produktionseffektiviteten och minskar mänskliga fel.
2. fyra-rullarTructure för bårnivåmaskin
Stretchnivåning till längd linje använder en avancerad fyr-rullstruktur, vilket möjliggör helt hydraulisk automatisk HOLD-nedjustering och flexibel justering av formböjningsrullarna. Denna design säkerställer stabilitet och konsistens under spännings- och nivelleringsprocessen.
3. AC -variabel frekvenshastighetskontroll för bårnivåmaskin
Det huvudsakliga rullande bruket använder ett växelströmsfrekvenshastighetsstyrningssystem, i kombination med Siemens PLC -kontroll, vilket säkerställer smidig drift och effektiv produktion.
4. Helt hydrauliskt skruvsystem för bårnivåmaskin
Det hydrauliska AFC-systemet (Automatic Scruwdown Control) är PLC-kontrollerad och har en konstant rullgapsläge sluten slinga och en konstant rullande kraft sluten slinga. Detta system säkerställer exakt kontroll under rätningsprocessen och förbättrar produktkvaliteten.
5. Produktionsprocesssautomation för bårnivåmaskin
Enheten har processlösning, svetsdetektering och larmfunktioner, vilket möjliggör automatiserad hantering av produktionsprocessen. Detta förbättrar utrustningens säkerhet och tillförlitlighet avsevärt.
6. Parameter Förinställning och övervakning för bårnivåmaskin
Stretchnivåningskärningen till längdlinjen stöder förinställning, detektion, display, larm och lagring av processparametrar för enkel användarfråga och hantering. Denna intelligenta hanteringsmetod gör operationen enklare och mer intuitiv.
7. stabil strukturelldesignför bårnivåmaskin
Hela stretchnivåningsskärningen till längdlinjen är utrustad med en gjutjärnrampanel och gjutjärnchassi, säkerställer stabil drift, minskar vibrationer och förlänger båren Leveler Machine's Servilsliv.
8. Lättdrivaationför stretchnivåning till längd linje
Bårnivåmaskinen är utformad för att underlätta drift, vilket gör att även nybörjare kan snabbt behärska maskinen och säkerställa effektiv produktion.
Kingreal Steel Slitter erbjuder kunderna båda stretchnivåer till längdlinjer och metallklipp till längdlinjer, vilket gör dem till en idealisk kombination. Bårnivåmaskinen jämnar först ytan på metallspolen och minskar inre spänningar, innan den matas in i metallskärningen till längdmaskinen för skärning till en förutbestämd längd.
Kingreal Steel Slitter erbjuder en mängd olika metallskurna till längdmaskiner, inklusive lätt mätare skärning till längd produktionslinje, medelstora mätare skärning till längdlinje och tung mätskärning till längdlinjen, beroende på tjockleken på materialet som bearbetas.
Kingreal Steel Slitter erbjuder också flugskorningskurning till längd maskin, roterande skjuvning av skärning till längd maskin och fast skjuvning av skärning till längd maskin, vilket gör att kunder kan välja baserat på produktionseffektivitet, skala och målutgång. Kingreal Steel Slitter -ingenjörer kommer att tillhandahålla omfattande rekommendationer baserade på specifika kundbehov för att säkerställa optimal utrustningskoordination och prestanda.
 |
 |
|
Bårnivåmaskin |
Metallklipp till längdmaskinen |
1. Fordonsstillverkning: Stretchnivåning till längdlinjer används i fordonsindustrin under bearbetningsprocessen för kroppsplåt för att räta ut och sträcka plåten för att uppfylla kraven på bilkvalitet.
2. Byggnadsindustrin: Bårnivåmaskiner används i byggbranschen för att räta ut och sträcka stålplattor under tillverkning av stålstruktur för att säkerställa stabilitetens stabilitet och styrka.
3. Tillverkning av elektronisk utrustning: I denna bransch används stretchnivåer till längdlinjer för att räta ut och stretch metallark eller filmer för att uppfylla de elektroniska komponenternas planhet och konduktivitet.
4. Aerospace Industry: I denna bransch används bårnivåmaskiner för att räta ut och sträcka flygplanshudpaneler för att förbättra deras styrka och övergripande kvalitet.
5. Metallbearbetningsindustri: I den här branschen används stretchnivåer till längdlinjer för att räta ut och sträcka olika metallplåtar för att uppfylla bearbetningskraven för olika arbetsstycken.
