Full Auto Cut till längdlinje

Video om Full Auto Cut To Length Line

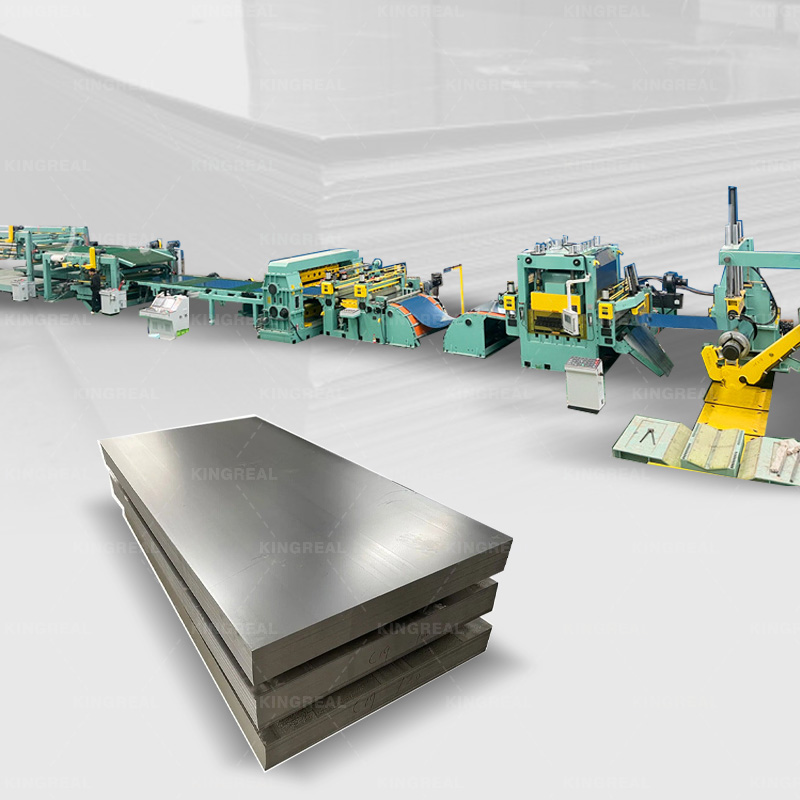

Vad är Full Auto Cut to Length Line?

KINGREAL STEEL SLITTER full auto cut to längd linje är designad för att skära de olika materialrullarna till önskat ark och stapla profilen, som huvudsakligen består av avspolare, klämnivåer, skärare, staplare, etc., och är utrustad med hjälpanordningar som matare, sidostyrningsanordning, övergångsanordning, transportör, etc.

Den helautomatiska tillklippningslinjen designad av KINGREAL STEEL SLITTER behöver bara mata in den nödvändiga produktionshastigheten och den specificerade bredden på PLC-pekskärmen mellan operationerna, och sedan kan den automatiska produktionen starta.

Arbetsflöde för helautomatisk skärning till längdlinje

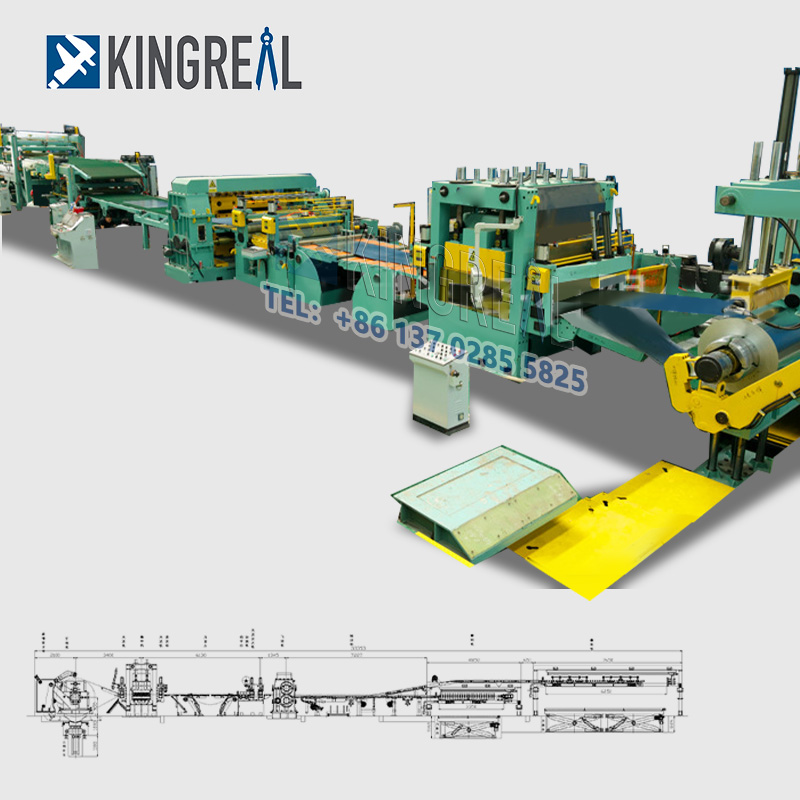

Decoiler med vagn --- Hydraulisk Decoiler ---Straigntener --- Loop Bridge --- Koda & mätanordning (med bakplattan klämning) --- Skärmaskin --- Transportör --- Hydraulisk lyftplattform --- Staplare med fläktanordning --- Lossa vagnen

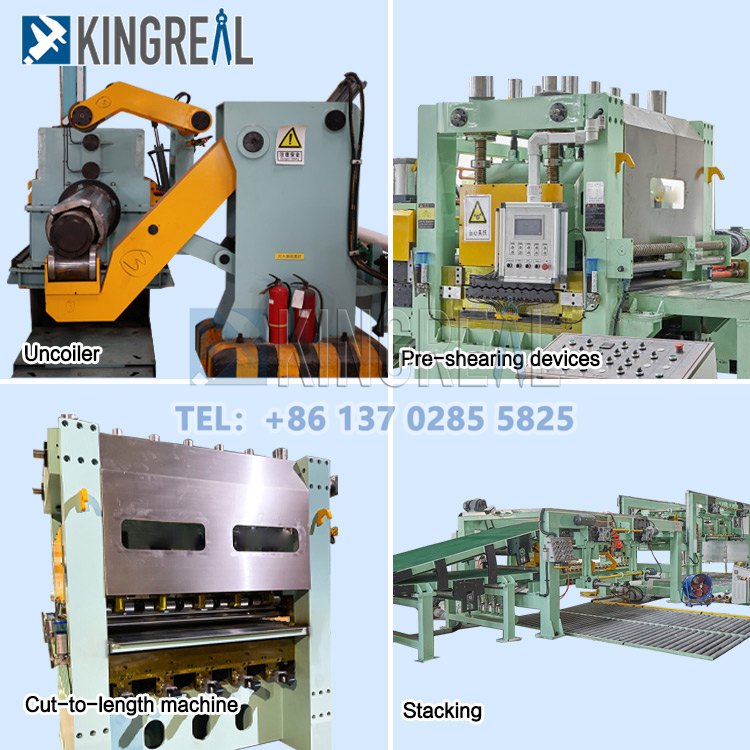

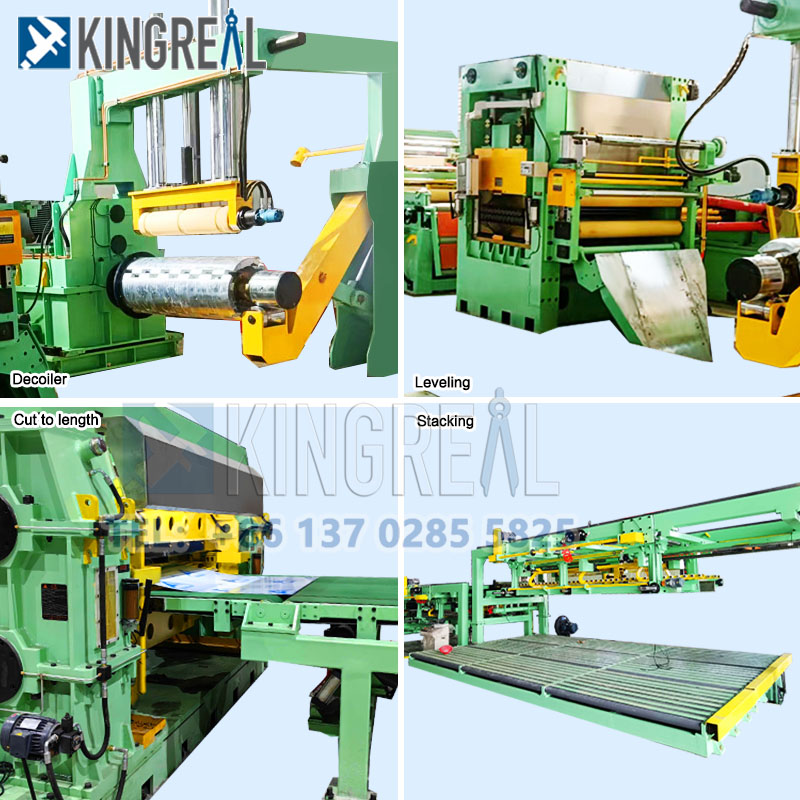

Huvudkomponenter Detalj av Full Auto Cut Till Längd Linje

Hydraulisk fribärande decoiler för full automatisk skärning till längd maskin

KINGREAL STEEL SLITTER designar den hydrauliska fribärande dekolieren för att stödja spolar och utföra avrullning, vilken kapacitet är 15 ton (maximalt).
Hydraulcylindrar används för att göra avrullaren infällbar och lämplig för spolens inre diameter. Den är utrustad med en fribärande arm.
10 0 N.m vridmomentmotorn driver spoldrift i riktning framåt och bakåt, och kan även varva ner med spänning.

Ögla för full automatisk klippmaskin

Cut to length loop använder 2 uppsättningar ögon för att kontrollera hastighetsbufferten mellan avrullaren och skäraren. T-ögon styrs av PLC.
Funktion: Den används för att eliminera olika hastigheter och föra tillbaka fel spårat ark i rätt riktning.
Till en början jackas pallarna och övergångsplattorna upp av cylindrar för att få huvudet att passera. Vid arbete flyttas övergångsplattan och pallarna ner och plattorna förvaras i gropen.

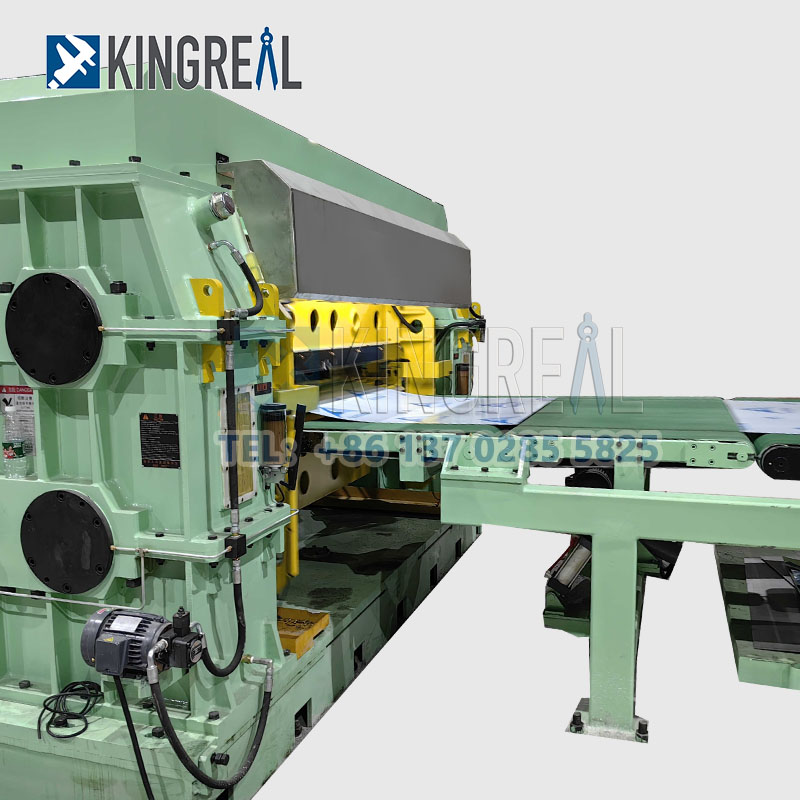

Höghastighetsskärmaskin för full automatisk skärmaskin

Helautomatisk skärning till längd linjeklippningsläge: hydraulisk upp- och nedklippning, med matarens direktsignal automatisk klippning
Användningen av spaltjustering design skärmaterial, värmebehandling kan säkert klippa 2mm stålplåt

Pneumatisk staplarenhet för full automatisk skärning till längdmaskin

Pneumatisk stapling av plattor, PLC-kontrollerad lyftning.nTre 0,75kw motorer drar för att justera bredd och längd.
Den är utrustad med matchande vindanordningstrumpet med högtrycksfläkt för att förhindra friktion av plåt.

Hydraulsystem för full automatisk skärning till längd maskin

Se till att varje hydraulisk komponent används. Hydraulsystemets arbetstryck är 6,3-16Mpa.

Fördelen med helautomatisk skärning till längdlinje

- Helautomatisk produktion för full automatisk skärning till längdlinje

När en KINGREAL STEEL SLITTER helautomatisk skärning till längdlina är påslagen, samarbetar nyckelkomponenter som avspolaren, plattången, skärmaskinen, avfallsuppsamlingsanordningen, transportbandet och staplaren automatiskt tillsammans för att effektivt bearbeta spolar. Maskinen för automatisk skärning till längd kan snabbt omvandla rullar till ark, vilket avsevärt förkortar produktionscyklerna.

KINGREAL STEEL SLITTER linjer med full automatisk skärning till längd är mycket automatiserade, med hela systemet som hanteras av en PLC-kontrollpanel. Användare anger helt enkelt relevanta produktionsparametrar, såsom önskat antal ark som ska skäras, skärlängd och produktionshastighet, på kontrollpanelen, så startar den automatiska kapningsmaskinen automatiskt och börjar arbeta.

KINGREAL STEEL SLITTER helautomatisk skärning till längd linjer är designade för att vara användarvänliga. För att hjälpa kunder att komma igång snabbt, tillhandahåller KINGREAL STEEL SLITTER detaljerade videohandledningar och bruksanvisningar för att säkerställa att varje användare snabbt kan bemästra hela maskinens automatiska längdskärning. Vidare, på begäran, kommer KINGREAL STEEL SLITTER att skicka professionella ingenjörer till kundens anläggning för utbildning på plats för att säkerställa att varje arbetare är skicklig i full automatisk skärning till längd linjedrift.

För att säkerställa skärnoggrannhet har KINGREAL STEEL SLITTER utrustat den automatiska kapningsmaskinen med ett mycket stabilt matningssystem, vilket säkerställer att arken matas jämnt och noggrant in i skärmaskinen. Matarvalsarnas ytjämnhet och rundhet är avgörande för smidig plåttransport. Om matarvalsarna är grova eller inte tillräckligt runda kan arken vibrera under transporten, vilket resulterar i avvikelser i snittmåtten. Dessutom är stabiliteten hos matarmotorns drivmoment lika viktig, eftersom fluktuationer i drivmomentet direkt påverkar stabiliteten i matningshastigheten. För att komma till rätta med detta problem har KINGREAL STEEL SLITTER även utrustat maskinen för automatisk skärning till längd med en exakt positioneringsanordning för att säkerställa att plåten är korrekt placerad före skärning. Noggrannheten hos denna positioneringsanordning kan justeras i enlighet med arkbearbetningskraven, vilket vanligtvis uppnår en hög noggrannhetsstandard på ±0,1 mm till ±0,5 mm.

Under klippningsprocessen påverkar plåtens planhet direkt kvaliteten på den färdiga produkten. För detta ändamål utrustar KINGREAL STEEL SLITTER vanligtvis maskinen med en nivelleringsmaskin med sex höga rullar. Ju fler rulllager, desto bättre utjämningseffekt. För kunder med ännu högre krav på plåtplanhet kan KINGREAL STEEL SLITTER också utrusta hela linjen med automatisk skärning till längd med två nivelleringar, vilket säkerställer att plåtarna genomgår två nivelleringssteg före klippning, vilket maximerar planheten.

Den helautomatiska tillklippningslinjen designad av KINGREAL STEEL SLITTER behöver bara mata in den nödvändiga produktionshastigheten och den specificerade bredden på PLC-pekskärmen mellan operationerna, och sedan kan den automatiska produktionen starta.

Referensdatum för helautomatisk kapning i längd

Vanliga frågor om Full Auto Cut to Length Line

Är du en tillverkare?

KINGREAL STEEL SLITTER är en professionell tillverkare och leverantör. KINGREAL STEEL SLITTER erbjuder kompletta lösningar inom spolbearbetning och maskinverktygsbyggande, som inkluderar höghastighetsklippning till längdlinje, helt enkelt klippning till längdmaskin, flugklippning klippt till längdmaskin, svängklippning klippt till längdmaskin, fast klippning till längdlinjemaskin. KINGREAL STEEL SLITTER har ett professionellt team och rik projekterfarenhet, kan ge dig den bästa servicen, välkommen att kontakta oss.

Hur besöker du ditt företag?

KINGREAL STEEL SLITTER-fabriken ligger i staden Foshan, Guangdong-provinsen. Det finns alltså två vägar till vår stad.
En är med flyg, direkt till Foshan eller Guangzhou flygplats. En annan är med tåg, direkt till Foshan eller Guangzhou station.
KINGREAL STEEL SLITTER hämtar dig på stationen eller flygplatsen.

Hur beställer man?

Hur installerar man maskinen?

För att hjälpa våra kunder att lösa maskininstallationsproblem kommer KINGREAL STEEL SLITTER att tillhandahålla både online och lokala installationstjänster GRATIS!
