Plåt tillskuren på längd linje videoskärm:

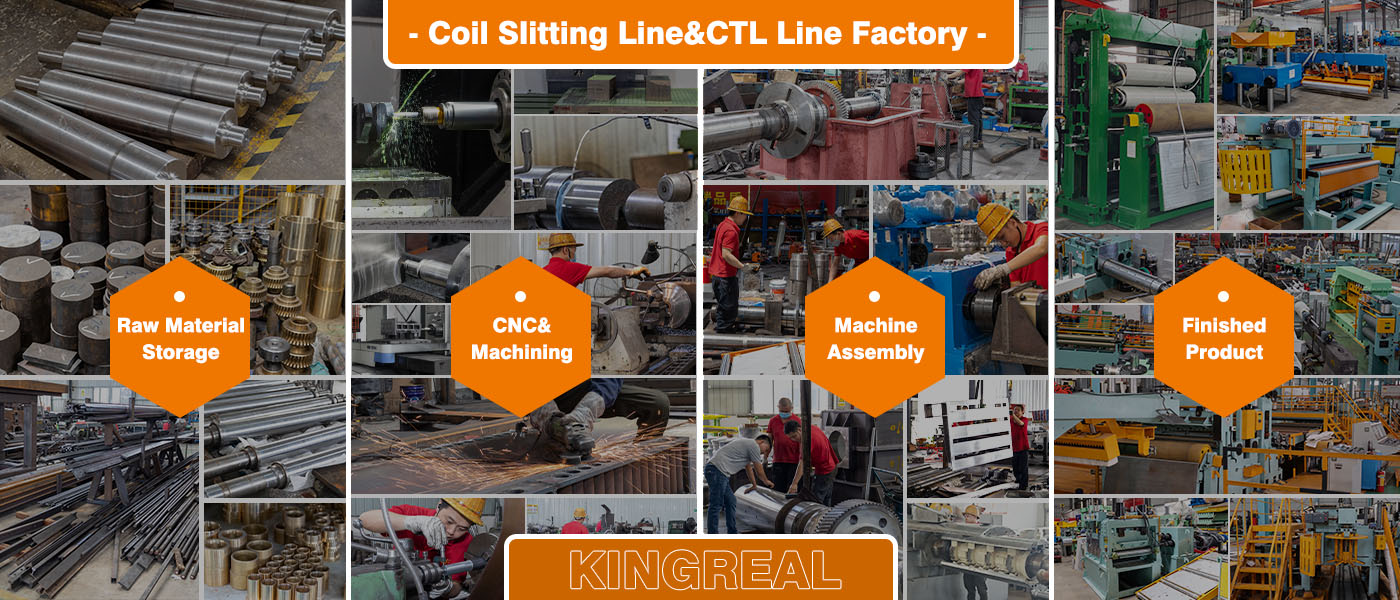

Plåt tillskuren linje Företagsöversikt:

KINGREAL STEEL SLITTER är engagerat inom tillverkning av spolbearbetningsutrustning, vilket ger kunderna en rad tjänster inom design, produktion och försäljning. De mest utmärkande produkterna är Coil Slitting Machine och Cut To Length Line. Dessa maskiner används ofta för att skära, klippa eller stansa metallplåtar i olika storlekar och former. Plåt tillskuren till längd linje är en av KINGREAL STEEL SLITTER funktioner coil processing utrustning, som används för att bearbeta coil till specificerad bredd plåt.

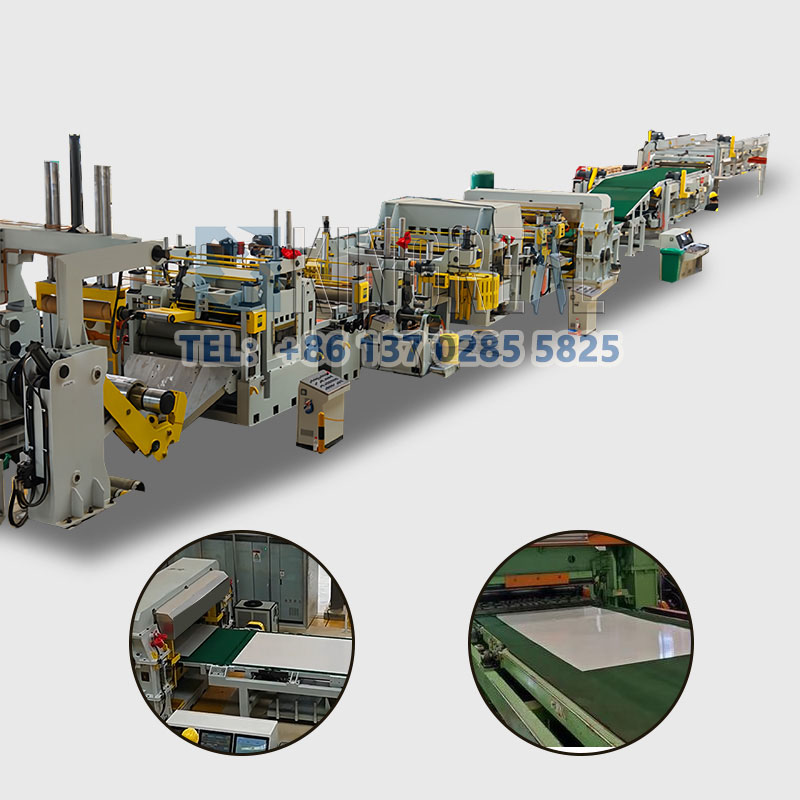

Plåt tillskuren maskin Beskrivning:

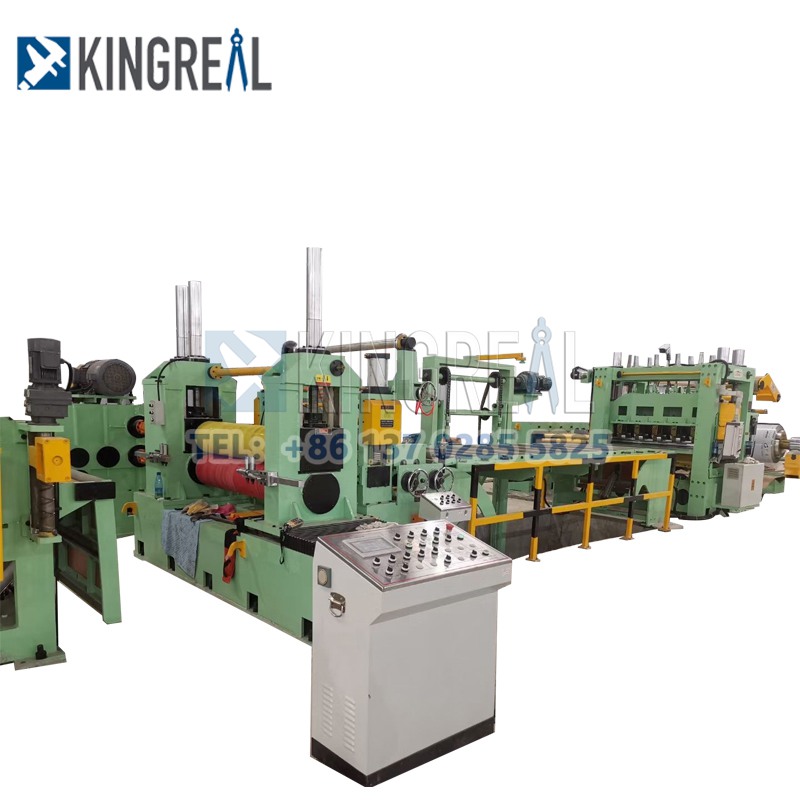

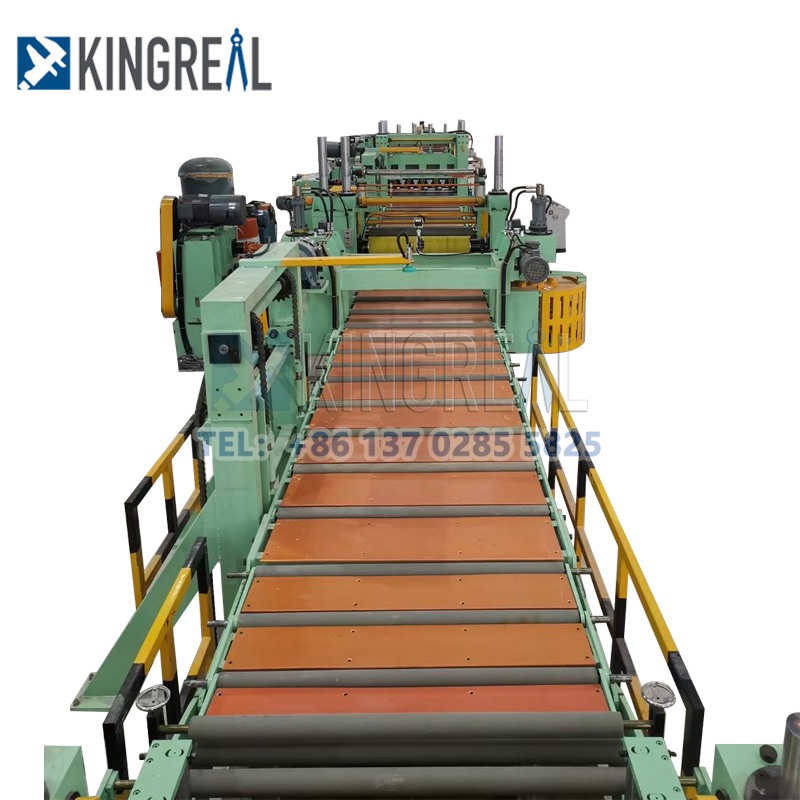

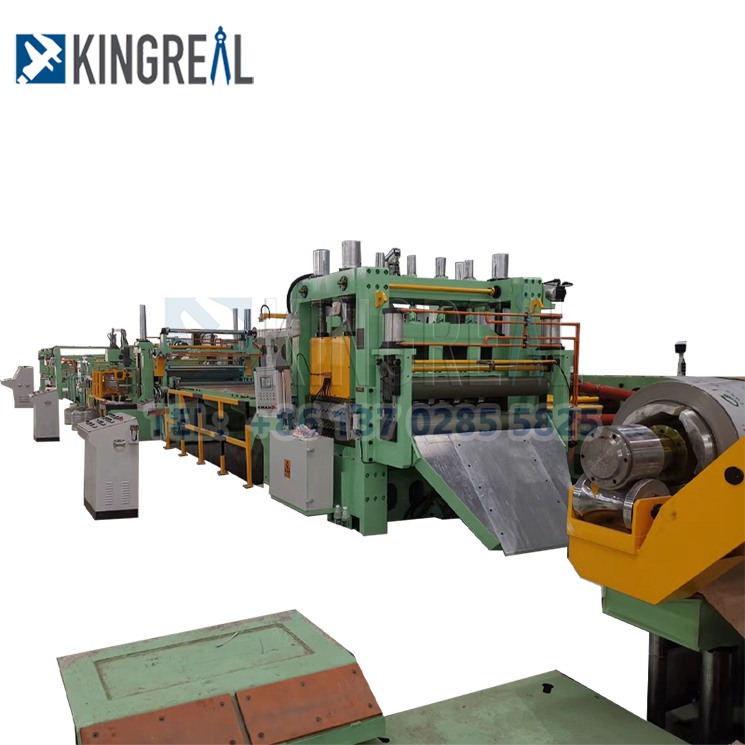

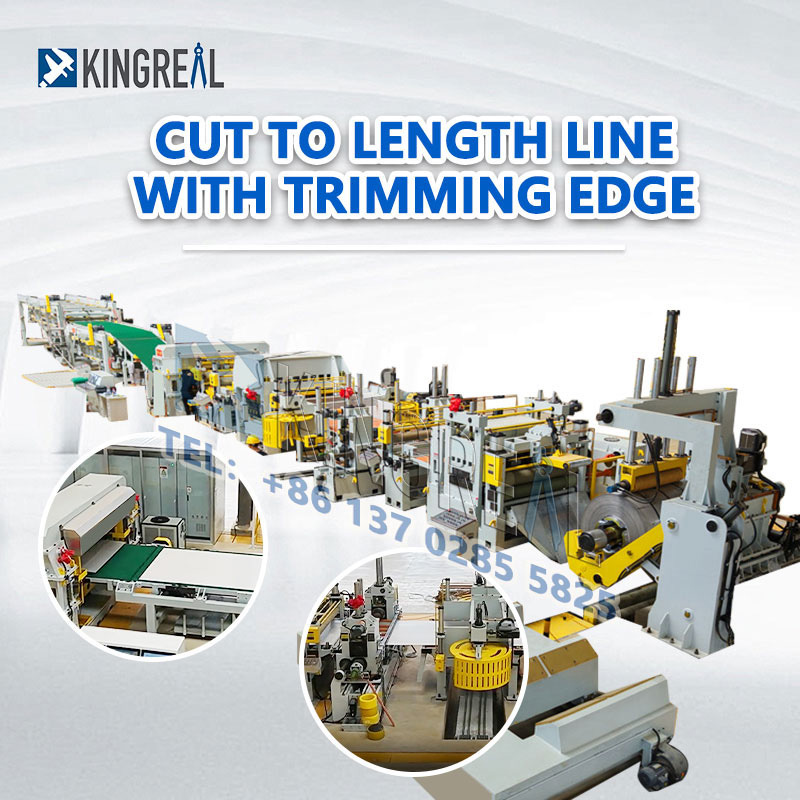

KINGREAL STEEL SLITTER plåt till längd skuren maskin används för avlindning, utjämning, matning, skärning till längd, trimning och stapling av metallspolar, tillämpliga material inkluderar aluminiumspiral, rostfritt stål, kallvalsat stål, varmvalsat stål, PPGI, kopparband och andra material, vilket säkerställer att längden ≤0 mm skärs till plåten. och maxhastigheten kan vara somhög som 80M/min.

Olika tjocklekar på spolar, material och skjuvbredder kommer direkt att påverka utformningen av plåten som skärs till längdlinjen. Den vanliga tjockleken på spolar är 0,3-3MM, och den vanliga skjuvlängden är 1200-1600MM, vilket är ett av de flesta kunders produktionskrav. Samtidigt kan KINGREAL STEEL SLITTER också anpassa designen efter kundens specificerade produktionsbehov, antingen väljtjocka spår skuren till längd linjeeller denkompakt spole kapad till längd linje.

Med mer än 20 års erfarenhet av tillverkning och försäljning har KINGREAL STEEL SLITTER framgångsrikt sålt sin snittlinje till länder som t.ex.Saudiarabien, Indien och Ryssland, och kan tillhandahålla optimala lösningar och service efter försäljning.

Välkommen att kontakta oss.

Coil Processing Produktkatalog:

（Du kan klicka här för att ladda ner）

Arbetsprocess för plåt tillskuren i längdlinje:

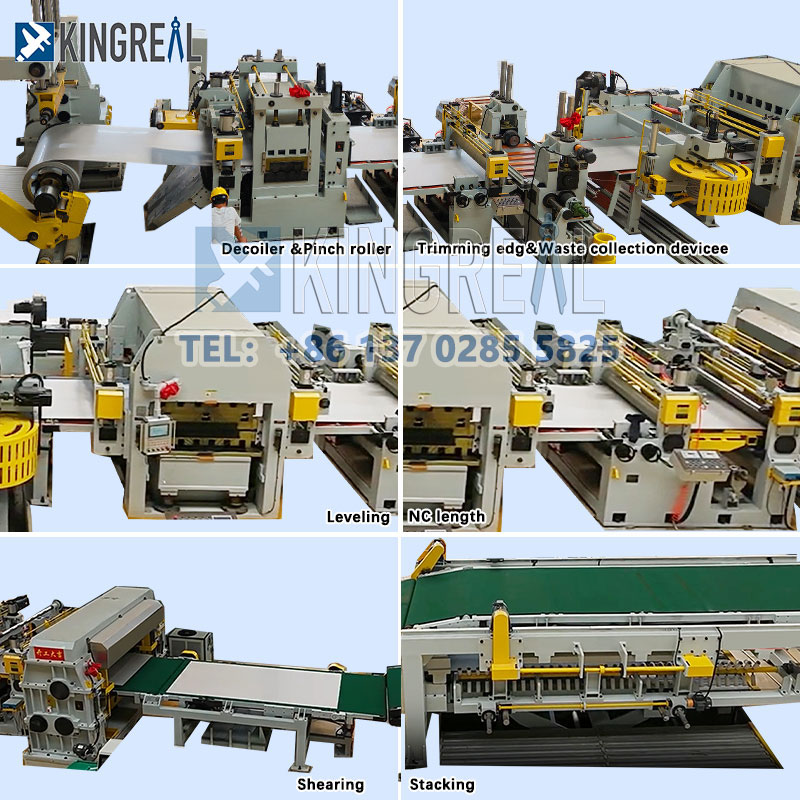

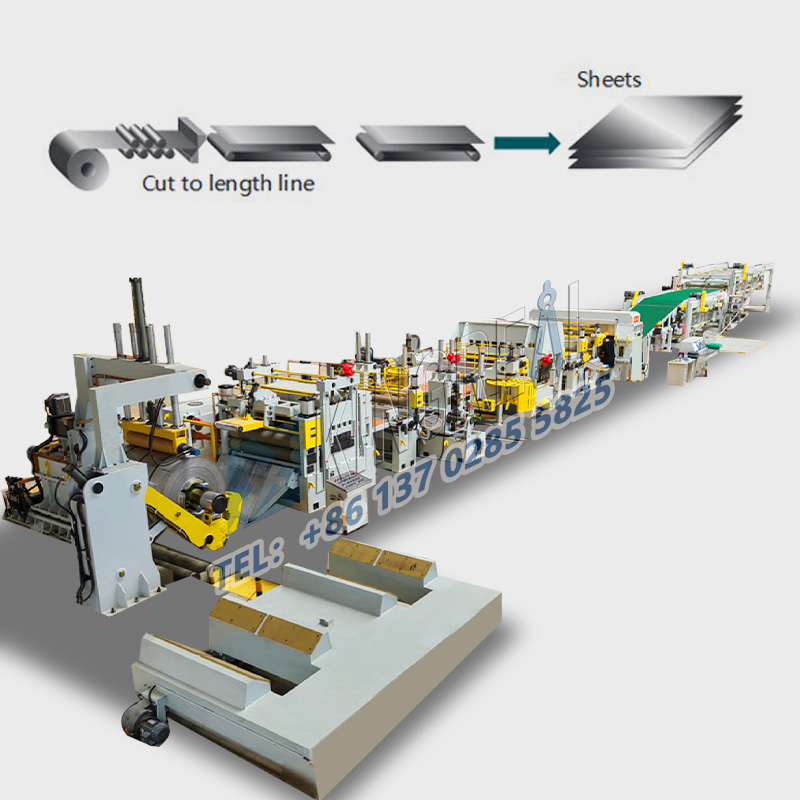

Spolarvagn → Avrullare → Matning av matarrullar med kläm → Högprecisionsnivelleringsanordning → Kapning med fast längd → Avlastningsbord / Automatiskt staplingsbord

Teknisk specifikation för plåt tillskuren i längdlinje:

①　Spolespecifikation:

②　Plåt skuren till längdlinjespecifikation

③　Komponentlista för plåt avskuren på längdlinje

- Spolevagn

- Hydraulisk decoiler

- Entréguide

- Fyra/sex högutjämningsmaskin

- Ringbro

- Sidostyrskiva

- CNC servomatande rätningsmaskin

- Mätsystem

- Klippmaskin

- Transportörbord

- Pneumatisk avlastningsanordning

- Hydrauliskt lyftbord

- Avstaplar bil

- Hydraulsystem

- Pneumatiskt system

- Elsystem PLC-styrning

Huvudkomponenter Detalj av plåt tillskuren på längdlinjen:

Utjämning för plåt tillskuren i längdlinje:

Funktion: Den används för utjämning av material och matning i fast längd.

Huvudstruktur: utjämningsrulle, elektrisk del, mottrycksvalsenhet, matnings- och tömningsstödsäte.

Utjämningsvals: Gcr15 Heat Treatment stål härdas och härdas och bearbetas sedan med högfrekvensbehandling. Efter två gånger av galvanisering och cylindrisk slipning är ytan blank och har inga spår, och hårdheten når HRC62 grader eller mer. Nivåaxelns diameter är ø100 mm. Justera snäckväxeln manuellt för att lyfta utjämningsrullen.

Längdklippningsmaskin

Funktion: Den används för skärning av material med fast längd.

Huvudstruktur: huvudram, blad, pneumatisk koppling, elektrisk del, etc.

Huvudram: Hela ramen är svetsad med högkvalitativt kolkonstruktionsstål och har glödgats efter svetsning.

Blad: Bladet är tillverkat av Cr12-material, värmebehandlingens hårdhet når HRC62 grader och den fyrsidiga skäreggen kan bytas ut.

Pneumatisk kopplingsstruktur: ändra den traditionella mekaniska bromsmetoden, lågt ljud, lång livslängd och exakt.

Staplingsmaskin för plåtklippt på längdlinjen

Funktion: Används för materialtransport.

Huvudstruktur: ram, hydraulsystem, utmatningsrullande plattform, etc.

Ram: Den är svetsad med kolstål, vilket är stabilt och fast. Sax-typ design, cylindern sträcks och lyfts.

Upplyftande plattform för tömning: Oljemotorn driver transmissionens kedjehjul för att driva trumman att rotera för att överföra materialutsläppet.

Olika plåt till längd maskinlösningar

Hastighet för längdskuren plåtmaskin: Baserat på kundens krav erbjuder KINGREAL STEEL SLITTER tillverkningslösningar för längdskärning av plåt för att matcha de olika hastighetsnivåerna för längdskurna plåtmaskiner. KINGREAL STEEL SLITTER erbjuder till exempel olika spolkapmaskiner, staplings- och klippsystem. KINGREAL STEEL SLITTER vanlig plåt skär till längd linje produktionshastigheter är 80m/min och 50m/min.

Klippningsmetod för längdskuren plåtmaskin: KINGREAL STEEL SLITTER kan designa olika klippningssystem för längdkapade plåtlinjer, inklusiveflugklippning klippt till längd lina, roterande klippningskär till längden linje, gungklippningskär till längden linje, ochfast klippningskär till längden linje.

Materialtjocklek för längdskuren plåtmaskin: KINGREAL STEEL SLITTER kan anpassa plåt till längdskurna linjer baserat på kundens produktionsbehov. KINGREAL STEEL SLITTERljusmätare kapade till längdlinjerklarar spolar från 0,2-3mm, KINGREAL STEEL SLITTERmedelmåttig längd avskurna linjerfrån 0,3-6 mm, och KINGREAL STEEL SLITTERtjocka linjer skurna till längdfrån 6-25 mm.

Pris på längdskuren plåtmaskin: KINGREAL STEEL SLITTER kan designa komponenter för olika längdkapade linjeparametrar och prestanda, beroende på priset. Till exempel kan ögle- eller gropklippningsenheter läggas till i KINGREAL STEEL SLITTER plåt till längdmaskin; plåten tillskuren linje kan utrustas med två nivåer, två staplingsbord, etc.; och kompakta och ekonomiska maskinlösningar för längdskurna plåt kan också skräddarsys för kunder.

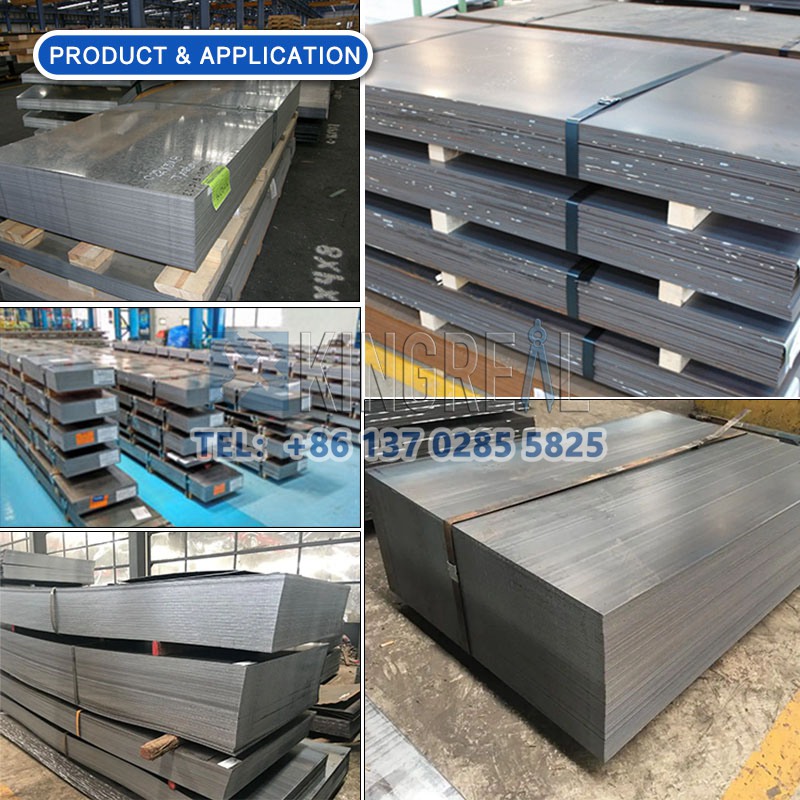

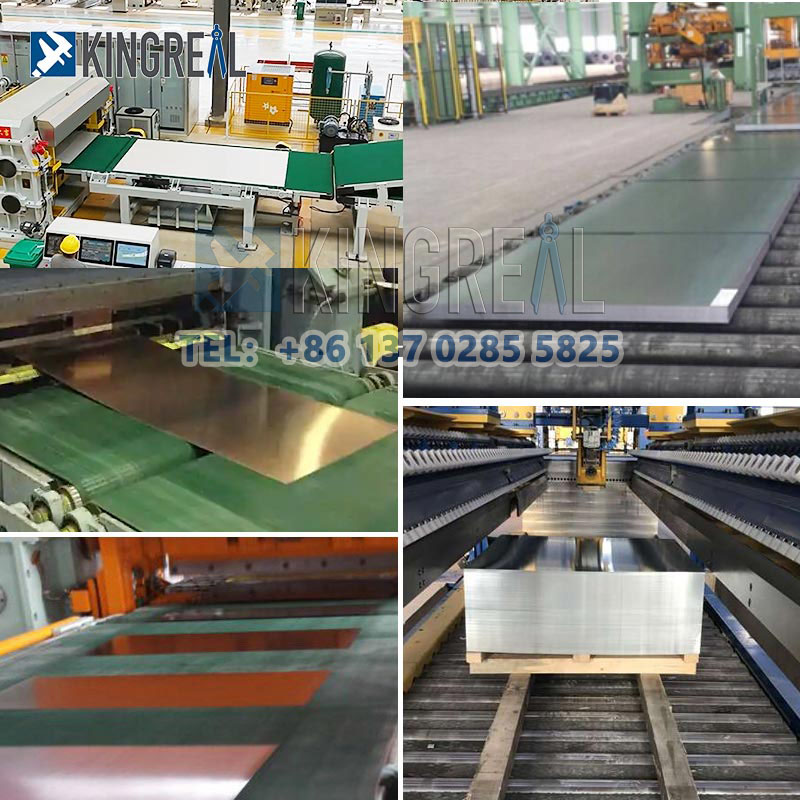

Slutproduktvisning:

Maskinens kvalitetskontroll tillskuren i längd:

KINGREAL STEEL SLITTER har etablerat en strikt kvalitetskontrollprocess för att säkerställa att varje produktionssteg uppfyller standarderna och kraven. Detta  inkluderar råvaruanskaffning, produktionsprocess, montering, testning etc. För att säkerställa att varje del av plåten tillskuren maskin uppfyller kvalitetskraven.

KINGREAL STEEL SLITTER plåt tillskuren i längd linje har också klarat den internationella CE-certifieringen.
