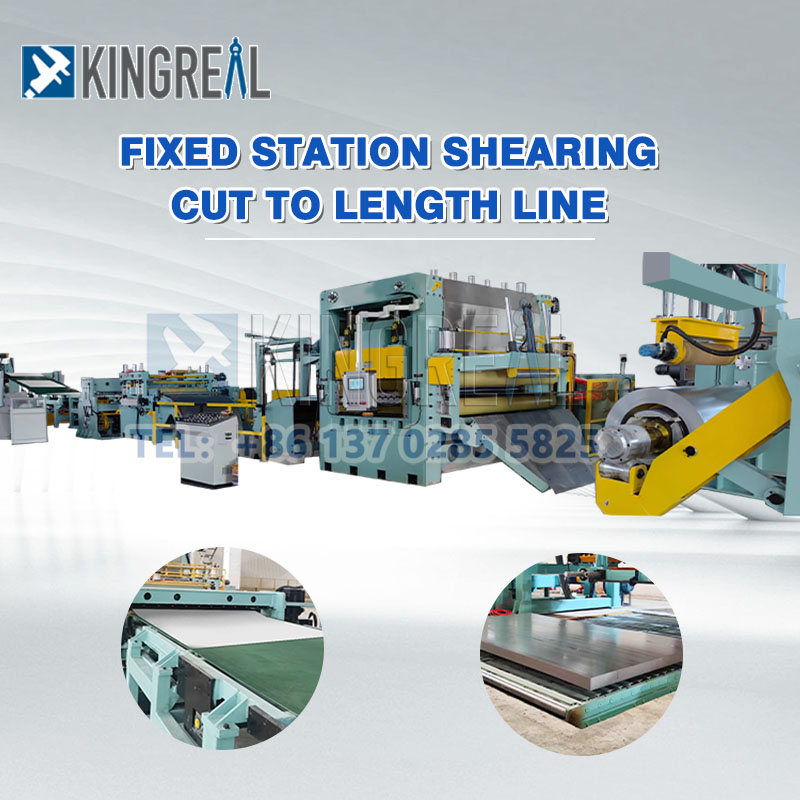

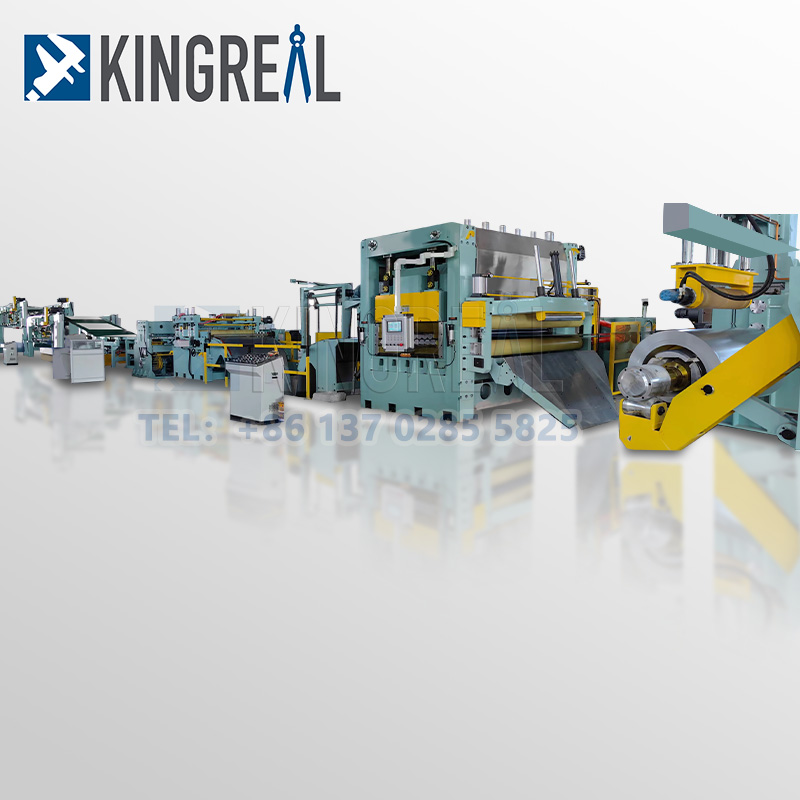

0,3-2 1600 MM stålsnittslina kan levereras av KINGREAL MACHINERY, som används för att kapa olika materialspolar till specifik bredd på plåten. KINGREAL kan tillhandahålla professionell programdesign, senaste offert och professionell service efter försäljningsteam. Välkommen att kontakta oss!
KINGREAL Steel CutTill LengthLine lämplig för de olika materialen (som stål, metall, rostfritt och aluminium) medtjocklek 0,3-2mm, ochbredd kan nå 1600 mmplåt för att bearbeta skärdelen för kunden’s specifika behov.
Klipp till längd-linjens utrustningskonfiguration är flexibel; KINGREAL kan tillverka tillverkningsmaskiner som är specifikt skräddarsydda för dina krav. För att möta specifika behov skapade KINGREAL en pekskärm som låter användare justera längden och antalet spolar som ska kapas. Den automatiska linjen med fast längd använder en servomotor för att mäta längden, vilket säkerställer att de producerade varorna är korrekta.
|
Inga |
Komponentnamn |
Antal |
|
1 |
Spolelastande bil |
1 enhet |
|
2 |
Hydraulisk decoiler |
1 enhet |
|
3 |
Slinga |
2 enheter |
|
4 |
Sidostyrenhet |
1 enhet |
|
5 |
Plattång maskin |
2 Enhet |
|
6 |
Klippmaskin med hög precision |
1 enhet |
|
7 |
TransportTkunna |
1 enhet |
|
8 |
PneumatiskSkryssa |
1 enhet |
|
9 |
Hydrauliskt styrsystem |
1 set |
(Delarlistan är endast för referens och måste anpassas efter kundens behov.)
|
Maskinens namn |
Steelcuttill lengthline |
|
Spolematerial |
Stålplåt（annat kan vara utbud |
|
Max spoltjocklek |
3mm |
|
Max spolevikt |
1600 mm |
|
Max spolhöjd |
20 ton |
|
Spole I.D |
508 mm, 610 mm, 760 mm |
|
Spole O.D |
≤2000 mm |
|
Max skärlängd |
24m |
|
Skärhastighet |
60m/min |
|
Klipptolerans |
±0,01 mm |
|
Elektriskt styrsystem |
PLC automatisk styrning |

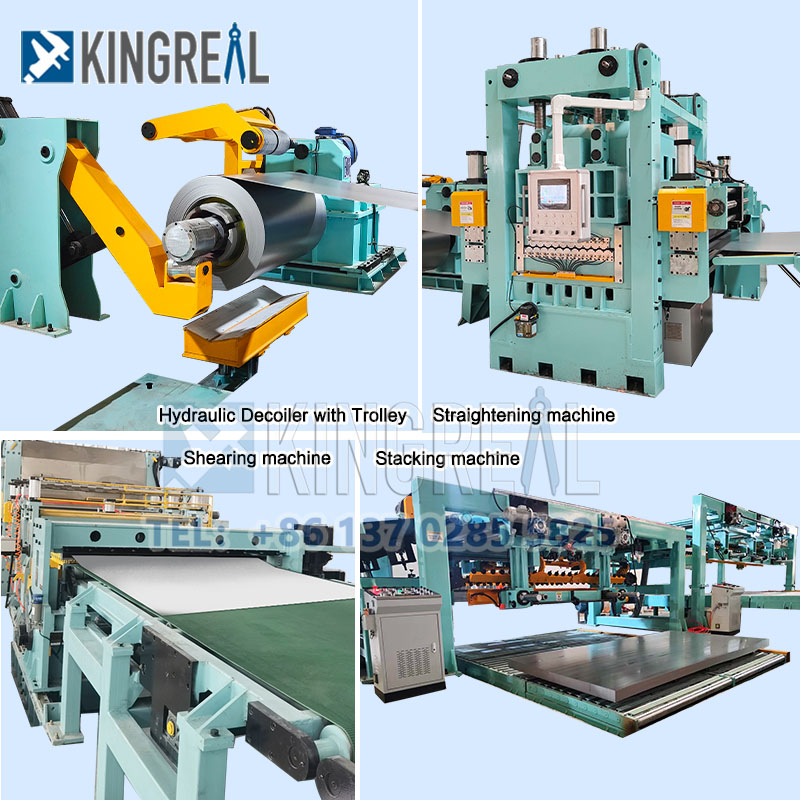

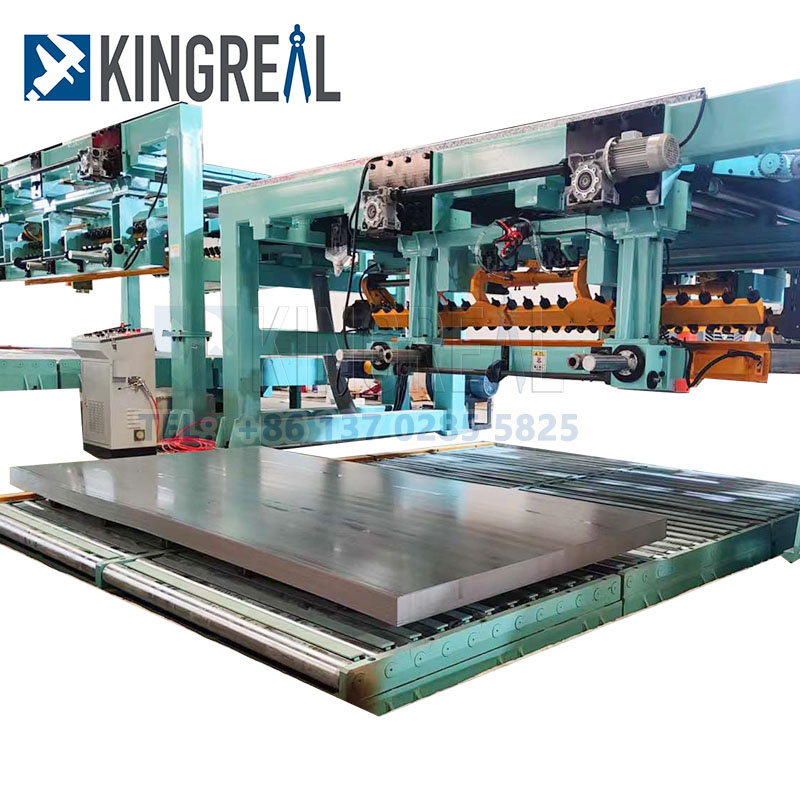

Spolarlastningsbil -- Hydraulisk avspolare -- Beslag för matningsstyrplatta -- Klämmaskin -- Slinga -- Höghastighetsklippning -- Stapel
|
Komponentnamn |
Beskrivning |
Specifikation |
|

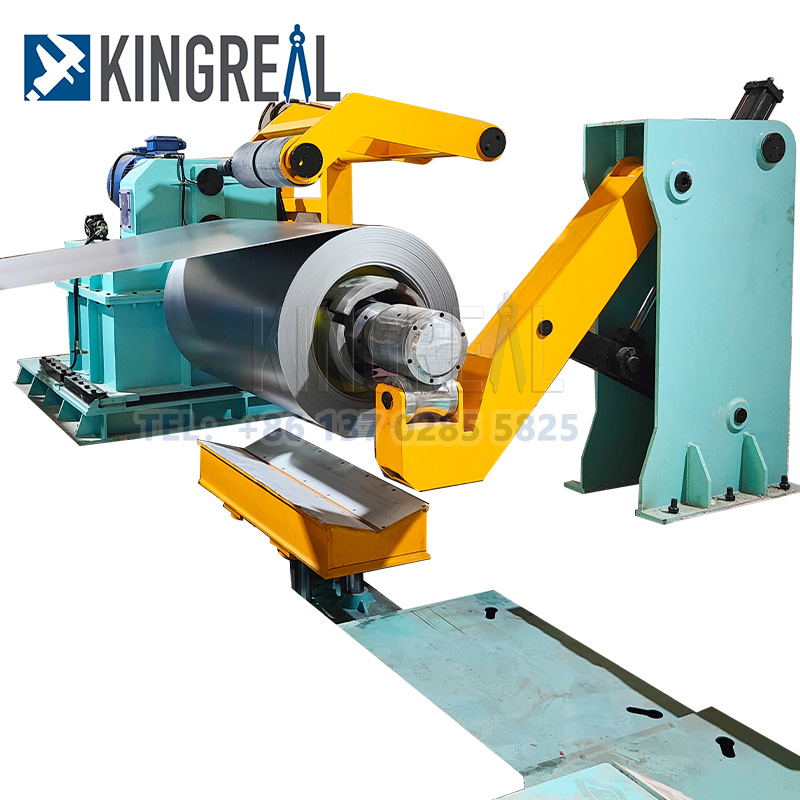

Hydraulisk decoiler |
Lastsektionen används för att mata in plåten i klippmaskinen för klippning. Den använder vanligtvis en hydraulisk lastmekanism, som kan realisera automatisk lastning och kontrollera lastningshastigheten och positionen genom sensorer för att säkerställa att metallplåtarna kommer in i klippområdet korrekt. |
1. effekt: 7,5KW
2. Hastighetsreducerare: X95 tvåstegs cykloidal pin-wheel reducer |
|

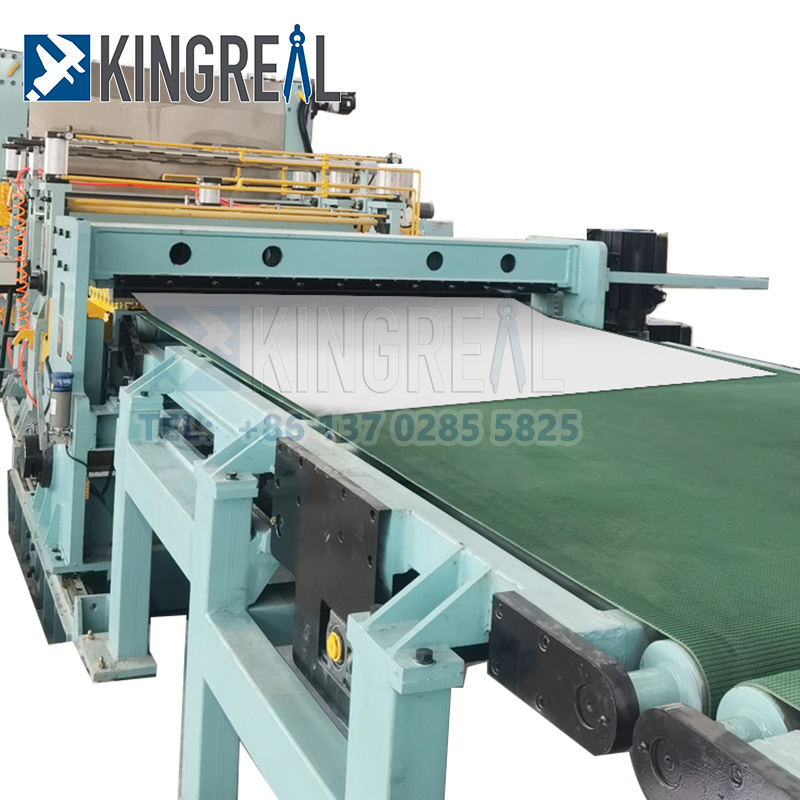

Flugklippningsmaskin |
Skärverktyget är nyckelkomponenten i en klipplinjemaskin för tung metall, som vanligtvis består av en övre kniv och en nedre kniv. Knivarna är tillverkade av högkvalitativt legerat stål med hög hårdhet och slitstyrka.
Gapet mellan den övre kniven och den nedre kniven kan justeras efter tjockleken på metallplåten för att säkerställa klippeffekten och snittets kvalitet. |
Kan hänvisa till tabellen ovan
12x2500 hydraulisk klippning 22KW |
|
Hydraulsystem |
Tungmetallklippningsmaskinen är utrustad med ett avancerat elektriskt styrsystem, inklusive PLC-styrenhet, pekskärmsoperatörsgränssnitt och sensorer.
Genom styrsystemet kan automatisk drift och övervakning av maskinen realiseras, och klippningsparametrarna kan justeras för att säkerställa stabiliteten och säkerheten för klippningsprocessen. |
1. Flöde: L=40L/min 2. Tryck: P=12Mpa 3. Effekt: 7,5KW
|

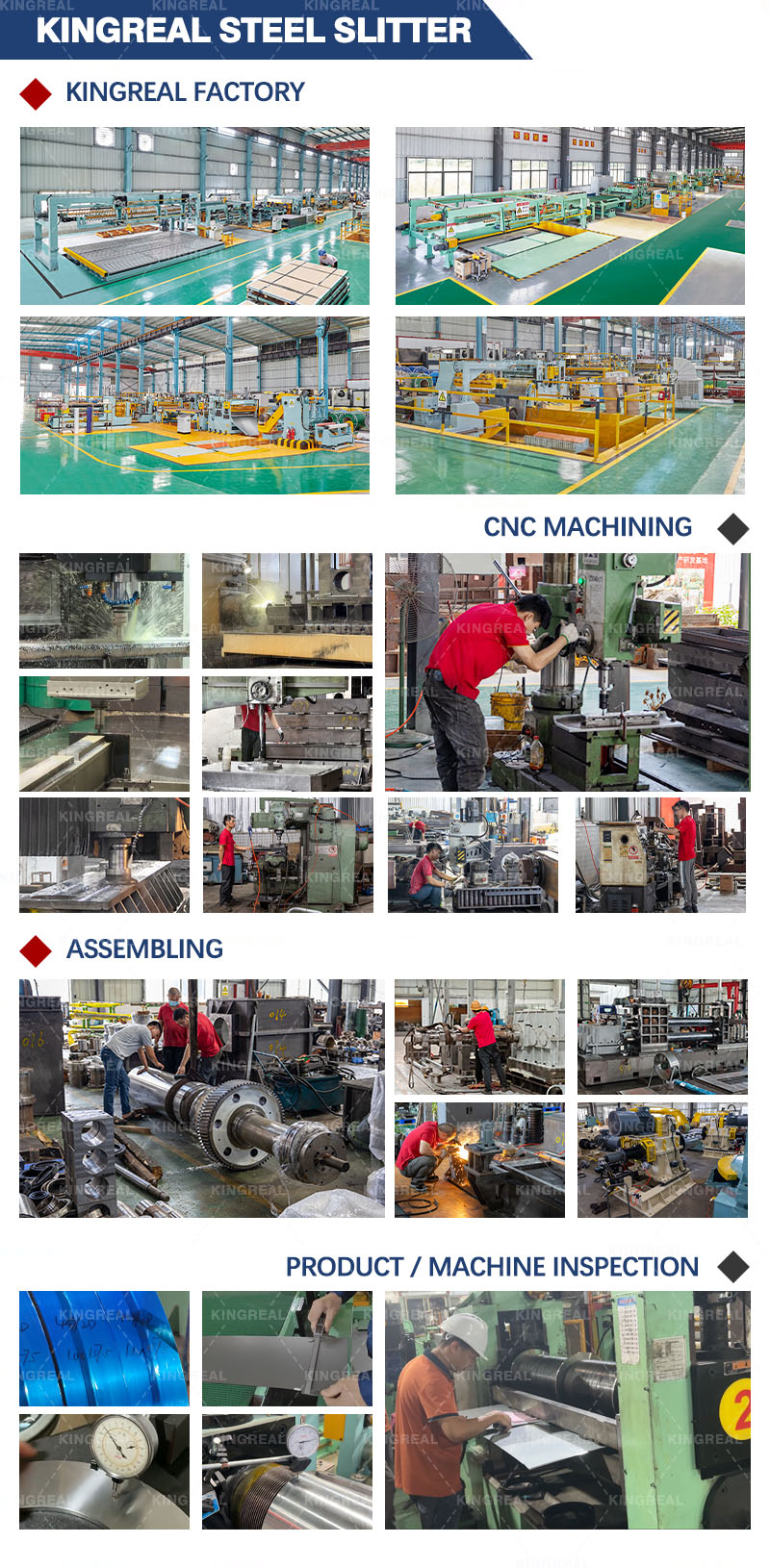

KINGREAL STEEL SLITTER har en egen produktionsanläggning, som inkluderar en ramgjutningsverkstad, en CNC-kontrollverkstad, en reservdelsbearbetningsverkstad och en monteringsverkstad. För att säkerställa maskinernas produktionskvalitet kommer hela linjen att testas och justeras i fabriken. KINGREAL välkomnar alla kunder att besöka vår fabrik.
KINGREAL Steel Slitter har framgångsrikt transporterat olika typer avspole skärmaskinoch CTL-linjeutrustning till länder inklusive Saudiarabien, Ryssland, Indien och Turkiet.Du kan läsa mer om projektet genom att klicka här.
