I det standardiserade arbetsflödet av en helautomatiseradstål skärmaskin, fungerar staplingsprocessen som det sista steget i produktionen. Den spelar en avgörande roll för att samla in och organisera de skurna metallplåtarna, vilket direkt bestämmer linjens totala kapacitet och produktionskadens.
Många metallbearbetningstillverkare står för närvarande inför en gemensam utmaning: medan moderna längdkapade linjer har höghastighets-, högautomatiserade processer – inklusive upprullning, nivellering, precisionsmatning och klippning – släpar effektiviteten i nedströms staplingsprocessen efter, vilket skapar en betydande produktionsflaskhals. Ineffektiv stapling saktar ner hela linjen, vilket leder till problem som att uppströms utrustning går på tomgång, slöseri med kapacitet och förlängda leveranstider för batchorder.
För att komma till rätta med detta har KINGREAL STEEL SLITTER optimerat nedströmsstrukturen för maskiner för skärning av stål genom att inkludera en anpassad dubbelstaplare. Detta möjliggör kontinuerlig stapling av metallplåtar, vilket på ett omfattande sätt ökar linjens totala produktionseffektivitet.
Operationellt arbetsflöde av stål klippt till längdlinje med dubbel staplare
KINGREAL STEEL SLITTER specialdesignad dubbelstaplare integreras sömlöst med den operativa logiken och befintliga arbetsflödet i den helautomatiska stålmaskinen till längdkapning. Det möjliggör en effektivitetsuppgradering utan att det krävs modifieringar av kärnkomponenter som avspolaren, utjämnaren eller skäraren.
Först bearbetar den skurna maskinen spolen och skär materialet till metallplåt i standardstorlek enligt produktionsparametrar. Dessa plåtar transporteras sedan smidigt via linjens rullbanor och frekvensdrivna transportband, matas direkt in i nedströms staplingsplattformen för snygg, ordnad stapling.
Dubbelstaplaren har en intelligent lyftmekanism utrustad med gravitationsavkännande och räknemoduler. Plattformen sänks automatiskt med konstant hastighet i takt med den ökande stapelhöjden, vilket bibehåller en konsekvent mottagningsnivå. Detta förhindrar kollisioner, felinriktning eller kantböjning, vilket säkerställer planheten och kvaliteten på den staplade utskriften. Operatörer använder den centrala pekskärmen för att förinställa staplingsmängd, staplingshöjd och vagnens rörelseparametrar. När stålplåtstapeln på en enda plattform når målmängden eller höjden, utlöser styrsystemet automatiskt en stationsomkopplare. Efter att utrustningen kort justerat stationerna, sänker operatören lyftmekanismen på den fullastade plattformen, flyttar snabbt ut den laddade vagnen och kör samtidigt en tom standbyvagn till arbetsposition. Hela processen – klippning, matning och stapling – startar om omedelbart och slutför en produktionscykel med sluten slinga.
|
Enkel staplare: Produktionsflaskhals av stål skuren på längdlinjen
Mest standardmaskiner för kapning av stålpå marknaden är utrustade med en enda staplare, vilket är den främsta orsaken till staplingsförseningar och begränsad produktionskapacitet. När en plattform är fylld till den förinställda gränsen, måste hela stållinjen stängas av.
Detta kräver en rad hjälpsteg: säkra plattorna, flytta ut den laddade vagnen, lyfta och föra över den färdiga produkten, återställa den tomma vagnen till position och återställa och kalibrera lyftplattformen. Denna avlastnings- och återställningssekvens är tidskrävande och arbetskrävande; Samtidigt stannar alla processer uppströms – avrullning av spolen, rullnivellering, servomatning och höghastighetsklippning – vilket gör att högprecisionsklippningsenheten och servodrivsystemet står stilla.
För storskaliga metallbearbetningsanläggningar resulterar de frekventa avstängningar och långa intervaller som krävs för lossning på enkelstaplarlinjer i en betydande minskning av utrustningens utnyttjandegrad. |
 |
 |

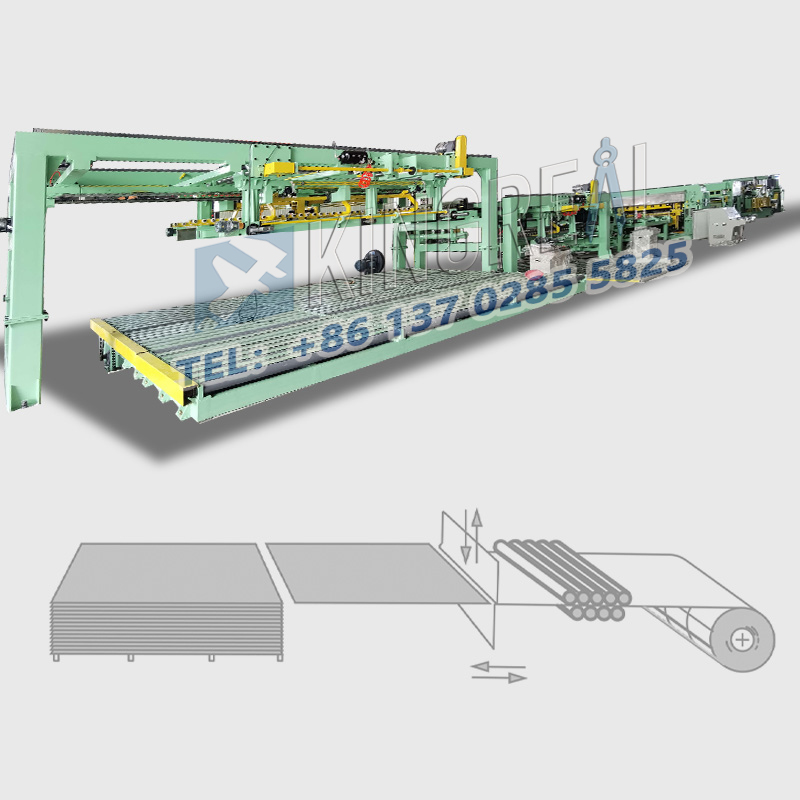

Dubbla staplare: Snabbstapling av stål till längdstapling
KINGREAL STEEL SLITTER dubbelstaplare har en modulär design med två vagnar och två stationer - en aktiv och en standby - som perfekt matchar staplingshastigheten med uppströms klipphastighet. Styrs avstål skärmaskins integrerade elsystem fungerar de två vagnarna oberoende av varandra utan störningar. Borttagningen av den laddade vagnen och inmatningen av den tomma vagnen sker samtidigt, vilket minimerar stilleståndstiden vid stackbyten och löser helt flaskhalsarna i samband med byte av material i en enda station. Dubbelstaplaren är perfekt synkroniserad med den kontinuerliga matningen och höghastighetsklippningsrytmen för uppströmslinjen. Det eliminerar flaskhalsar vid tömningsänden – såsom förseningar orsakade av stapling, lossning eller materialöverföring – och befriar därigenom linjen från frekventa start-stopp-cykler och möjliggör långvarig, obemannad, obemannad, hög volym.
Medan huvudmaskinen utför kontinuerlig klippning och en plattform samlar på sig ark, kan operatörer samtidigt hantera uppgifter för den andra fullastade plattformen, såsom att lyfta färdiga produkter, överföra material och utföra preliminär journalföring. När en stack väl uppfyller målspecifikationerna byter plattformarna snabbt positioner för att återuppta stackningen omedelbart. Genom att köra huvudklippningsprocessen och manuell produktöverföring parallellt – och säkerställa att extra lastnings-/avlastningsoperationer inte stör kärnklippningen – minskar systemet avsevärt den totala produktionstiden och ökar effektivt den dagliga staplingen och utmatningsvolymerna.
Dessutom balanserar dubbelstaplaren hastighet med precision; arkpositioneringsreferensen förblir konstant under stationsbyte, vilket säkerställer snygga, enhetliga staplar. Detta minskar behovet av manuell omställning senare och optimerar drifteffektiviteten ytterligare nedströms. |
Denna dubbla staplare ökar inte bara exponentiellt staplingshastigheterna och minimerar stilleståndsförluster utan möter också kraven från storskalig industriell produktion, och låser helt upp stållinans klippkapacitet. KINGREAL STEEL SLITTER är en professionell tillverkare och one-stop-leverantör av maskiner för skärning av stål, som erbjuder skräddarsydda, helautomatiska lösningar skräddarsydda för specifika plåttjocklekar, material och produktionskrav.
Vänligen kontakta KINGREAL STEEL SLITTER för mer information omstål skär till längd linjekonfigurationer, kapacitetsoptimering och anpassade ändringar.
