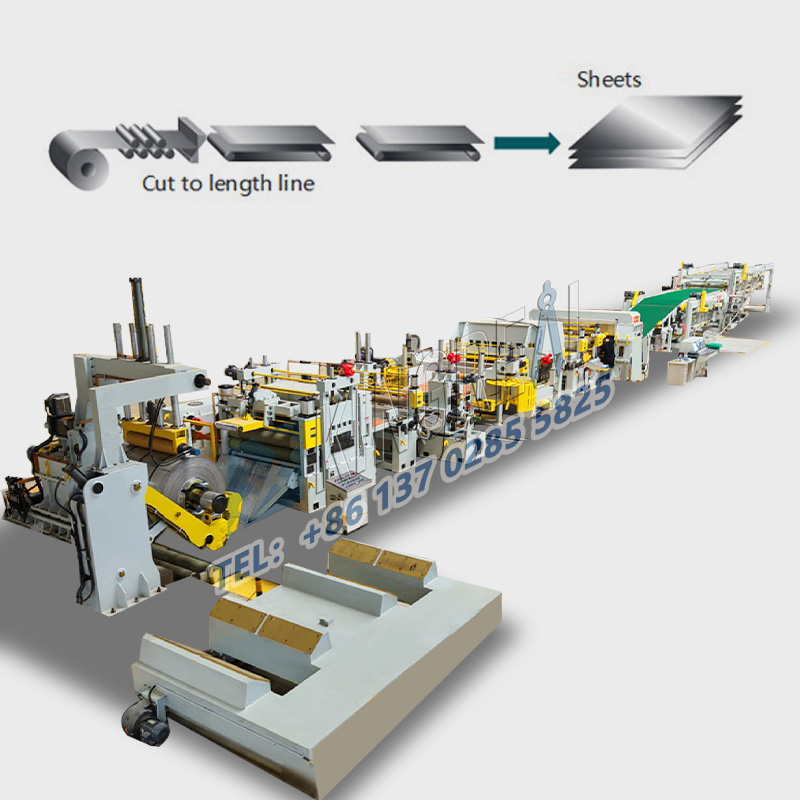

CR Coil Cut To Length Line, Cut To Length Machine är utformad för att skära till längden på 0,3-3 mm tjocka kallvalsade materialspolar till specificerad bredd plåtprodukt och automatisk stapling. KINGREAL SLITTER skära till längd linje lösning kan också skära rostfritt stål spole, koppar spole och galvaniserad stål spole, produktionsdesignen av cut-to-längd klippning linje är anpassad efter egenskaperna hos olika metall råmaterial.
|

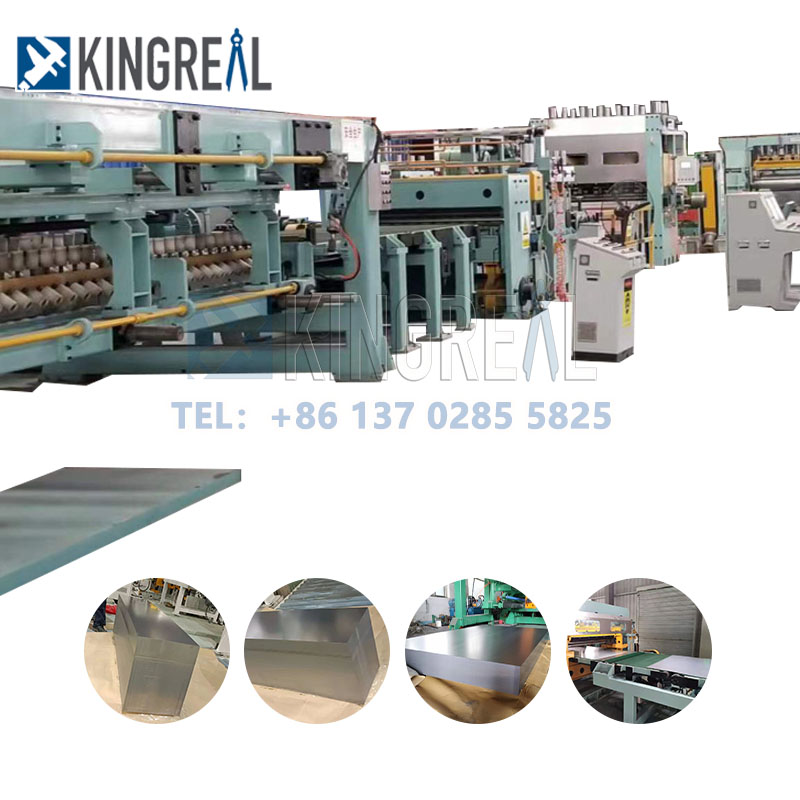

KINGREAL SLITTER CR Coil Cut To Length Line är en längdskuren linje som är speciellt utformad för att bearbeta metallspolar från originalspolen genom en serie processer som avrullning, utjämning, skärning till längd, trimning och stapling för att erhålla en specificerad längd av plåt. Den uppfyller våra kunders olika produktionskrav:
-Råvara: Varmvalsat stål, kallvalsat stål, galvaniserat stål, färgbelagt stål, höghållfast stål, rostfritt stål, aluminium, koppar och legeringar; - Tjockleksområde: Lättutrustning: 0,3-3MM. Medium utrustning: 3-6MM Tung utrustning: 6-20MM |
 |
Lastvagnsbil-- Hydraulisk decoiler -- Hydraulisk pressning och guidning-- Högprecisionsuträtare -- Kapad maskin -- Autostaplare -- Elektriskt styrsystem -- Hydraulsystem
KINGREAL SLITTER, som leverantör av kallvalsade längdsnittslinjer med mer än 20 års produktionserfarenhet, har åtagit sig att förse kunder med diversifierade designlösningar för att möta deras olika produktionsbehov.
Längdskärningslinjen kan kombinera olika komponenter enligt kundens krav för att bearbeta och producera metallspolar, och varje linje måste ta hänsyn till spolarnas råmaterial, tjocklek och bearbetningsbehov för att matcha komponenterna. Den vanligaste tillvalsdelen:
- PlattångsmaskinPrecisionsnivellering; grov utjämning; dubbla nivåer Rätningsmaskinen i längdklippslinjen är en nyckelanordning som används för att korrigera formdefekter såsom böjning och vridning av metallplattor, stänger eller rör under rullning, skärning eller transport. Plåten rätas ut före klippmaskinen för att säkerställa konsekvent klipplängd, undvika dimensioneringsfel orsakade av materialböjning och säkerställa att materialet är rakt innan klippning till längd, vilket förbättrar klippnoggrannheten och den färdiga produktens kvalitet. |
|
- TrimningsanordningI en längdskuren linje är en trimningsanordning en anordning som används för att avlägsna grader, ojämnheter eller överskottsmaterial från kanten på en metallplåt för att förbättra plåtens kantkvalitet och uppfylla kraven på dimensionsnoggrannhet. |
|
- Automatisk staplingI en klipplinje med klippning till längd avser Automatisk stapling processen att prydligt stapla och mata ut de skurna metallplåtarna enligt förinställda regler genom automatiserad utrustning. Dess kärnmål är att förbättra produktionseffektiviteten, minska manuella ingrepp och säkerställa staplingskvalitet. |
 |
| Råvara |
GI, CR, CS |
| Plåttjocklek |
0,3-4,0 mm |
| Bladets bredd |
500-2000 mm |
| Ytterdiameter på spolen |
≤φ2200mm |
| Inre diameter på spolen |
508 mm; 610 mm |
| Skärhastighet |
0-60m/min (justerbar) |
| Träningshastighet |
0-15m/min |
| Driva |
380V/50Hz/3Ph |
| Total kraft |
~200Kw |
Cut To Length Line DecoilerMed hjälp av denna apparat kan den bärande stålspolen spännas fast och öppnas för att uppnå spänningsavlindningsfunktionen. Ramkropp, rulle, transmissionssystem, pressmaterialsystem, spänningssystem, smörjsystem och hydraulsystem är dess beståndsdelar. Drivmekanism: Kopplingsmekanismen inser kraftseparationen under normal avlindning och passiv urladdning av materialet. Uncoilerns spindel trycks av motorn för att rotera, vilket förverkligar utvikningen av stålspolen och matningen av huvudet. Stig- och krympsystem: Den kilformade skjutreglaget och skjutsätet på spindeln producerar förskjutning med hjälp av spänningen från den höjande och krympande cylindern, så att höjningen realiseras. |
 |
Kapad till längdmaskin HögprecisionsutjämningsmaskinStruktur och syfte: Ojämn utjämning av stålplåt är dess avsedda syfte. Nivelleringsmaskinen använder en sexlagers rullkonstruktion. För att få bästa utjämningseffekt behandlas varje utjämningsvals genom precisionssvarvning, anlöpning, förkromning och slipning. Med en universalkoppling driver fördelningsväxellådan nivelleringsrullarna oberoende, vilket gör att den enskilda maskinen kan rotera både framåt och bakåt.
|
 |
Längdklippningsmaskin1. Vikt av enhetsutrustning: mer än 600 ton, komplex struktur, tillverkningssvårigheter, hög monteringsprecision, hög nivå av automationskontroll. 2.Parallellism av saxblad: 0,1 mm parallellitet garanteras på de övre och nedre saxbladen med maximal längd på 5,2 m. 3. Saxbladsavstånd: i minsta saxbladsavstånd på 0,45 millimeter för att säkerställa säker och stabil skjuvning. 4. Skärtid och precision: på 3,6 sekunders ren skjuvtid för 50 mm tjock, 5 meter bred stålplåt för hög precision, högkvalitativ skjuvning De tekniska fördelarna med utrustningen inkluderar: Mycket styv ram med låg deformation som ger stabil klippning och dramatiskt förbättrar skjuvkvaliteten. Överbalanserad oscillerande rullbandsteknik med oberoende drivning minskar stålplåtsböjningsdeformationen och förbättrar skjuvkvaliteten. Tunn oljesmörjningsstruktur, oljepalatstätningsskydd och självsmörjande materialapplicering för att förenkla strukturen och förbättra livslängden på slitdelar. |
 |
|
- Lång erfarenhet av projektproduktion (över 20 år) - Kompletta produktionslösningar - Tekniskt team och eftermarknadsteam -Inhemska och internationella utställningar |
 |
