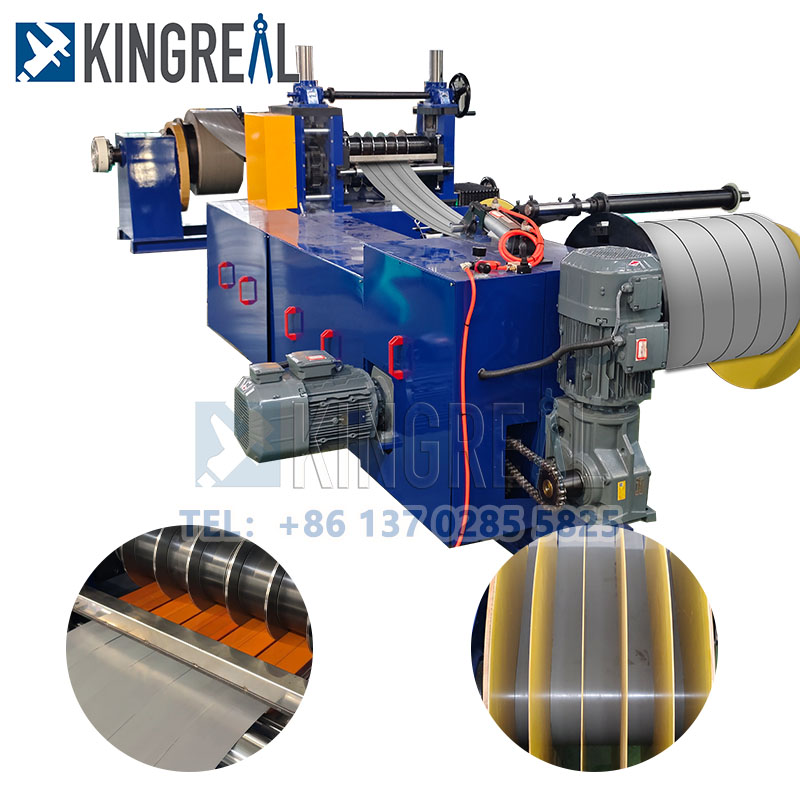

Kingreal Steel Slitter erbjuder enenkel spole slingmaskinför kunder med en lägre budget. Denna enkla spolslingslinje används främst för att slitna breda spolar i smala remsor som är anpassade efter kundens behov och sedan spola tillbaka dem till produktionslinjen.

Denna enkla spolsläckningsmaskin är utformad för att tillgodose kundernas behov med lägre precision och spolbreddkrav. Kingreal Steel Slitter erbjuder också en förenklad version av den enkla spolsledningen. Denna enkla spolsläckningsmaskin minimerar utrustningskraven medan den fortfarande uppfyller behoven hos en enkel spolslingslinje.

Både den enkla spolsläckningsmaskinen och den vanliga metallslipningsmaskinen kan bearbeta olika metallmaterial, inklusive kallrullat och varmvalsat kolstål, kiselstål, tennplatta, rostfritt stål och belagda material, etc., vilket ger exakt skärning och automatisk drift.

Arbetsflöde av enkel spole slingmaskin

Laddningsspole → Avmoljning → Pinka → Skjuvning → Looping → Guiding → Slittande → Spolning av skrot → Looping → Spänning → Återkylning → Lossande spolar

Parametrar för enkel spolslinglinje

Modell	Materialtjocklek (mm)	Materialbredd (mm)	Antal remsor	Hastighet	Spolvikt	Anmärkning
Modelll 1	0,1-1	80-350	8-30	50-100	3	Tekniska parametrar och utrustningskonfiguration kan bestämmas efter kundens behov
Modelll 2	0,2-2	80-350	6-30	50-150	3
Modelll 3	0,2-2	80-450	6-30	50-150	5
Modelll 4	0,2-2	80-650	6-30	50-150	7
Modelll 5	0,2-2	80-800	6-30	50-150	7
Modelll 6	0,1-1	500-1300	12-30	50-200	7/15
Modelll 7	0,3-2	500-1600	12-30	50-200	7/15
Modelll 8	0,3-3	500-1600	8-30	50-180	15
Modelll 9	0,3-3	900-1800	8-30	50-180	20
Modelll 10	1-4	900-1600	6-30	50-120	20
Modelll 11	1-6	900-1600	6-30	30-80	30
Modelll 12	2-12	900-1600	5-30	20-50	30

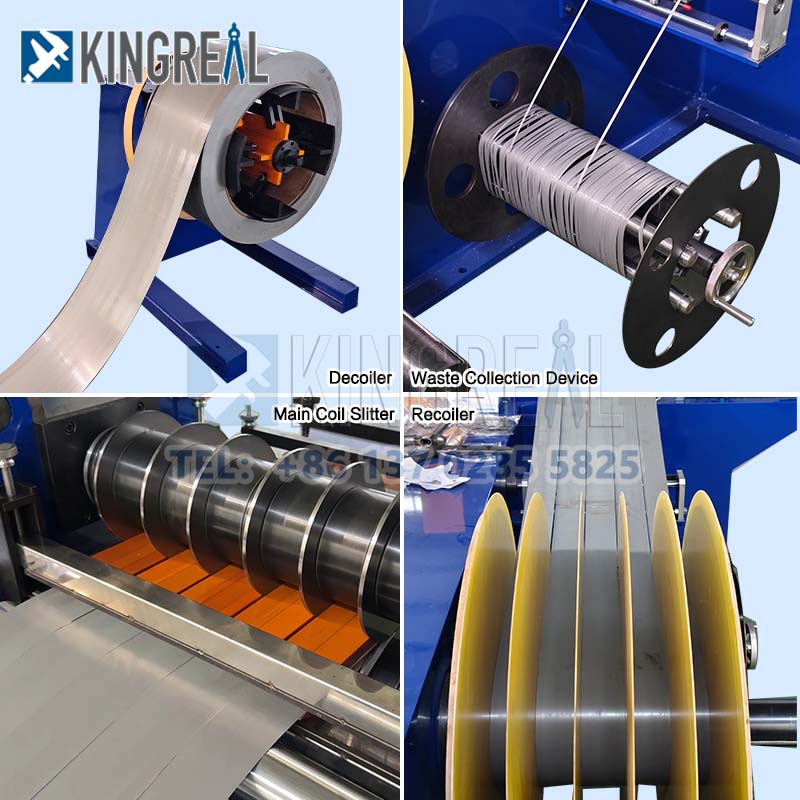

Huvudkomponenter i enkel spolslingslinje

a. Hydraulisk spolbelastningsvagn för enkel spolslingmaskin

1. Huvudkomponenter: Svetsad stålstruktur, rörliga hjul, fyra styrkolumner, drivaxel, etc.

2. Maximal belastning: 10 ton, 1,1 kW cykloidal pinhjulmotor, körhastighet 6 m/min.

3. Hydraulisk drivning: Kan lyfta spolar under 10 ton upp och ner, med ett maximalt slag på 500 mm. Hydraulisk cylinder: FA-φ125 mm (en uppsättning).

b. Hydraulisk decoiler för enkel spolslinning

1) Huvudkomponenter: Svetsad stålkonstruktion, fyra välvda blad, kilformad skjutbas, mandrel, sidoplattor, lager, bärsäte, pneumatisk skivbroms, etc.

2) Expansions- och tillbakadragningsområde: φ460 mm till φ520 mm × 850 mm.

3) Maximal belastning: 10 ton.

4) Hydraulisk drivning: Expansion och tillbakadragning utförs av push-pull hydrauliska cylindrar; Hydrauliska cylindrar: FA-φ200 mm (1 uppsättning)

5) Motorkraft: 4,0 kW cykloidal pinhjulmotor + inverterare, kedjedriven foder

6) Tryck på rullen: 1,1 kW cykloidal pinwheel motor

c. Hydraulisk stödarm för enkel spolslingmaskin

Syfte: Stöder huvudbeslutsarmen och ökar rullens rotationströghet.

Enarmstruktur, hydrauliska cylinderlyftar och sänker.

Under avkopplingen stiger stödarmen för att stödja decoiler -armen; Under lastning sjunker stödarmen.

d. PEELER, PRESS ROLLER, HYDRAULISK SKEAL FÖR ENKEL SPOLSLÄCK LINE

Huvudstruktur: Svetsad stålplatta

Press Roller: φ250 × 1050mm, sömlöst rör, polyuretangummbeläggning, 18,5 kW konventionell motor med variabel frekvensdrivning

Hydraulisk skjuvning: Svetsad stålplatta, gjuten stålbladbas

Cutter: fyrsidig blad, material: CR12MOV, hårdhet: 60 ± 1

Hydraulisk drivning: Hydraulisk cylinder: FA-φ100mm, 2 uppsättningar

e. Looping Pit and Bridge för enkel spolslingmaskin

Huvudstruktur: Svetsad stålplatta

Hydraulisk drivning: CA-φ80mm, 1 uppsättning hydrauliska cylindrar styr bridge höjning och sänkning

f. Manuella sidoguider för enkel spolslingslinje

1. Huvudkomponenter: Stålplatta, tryck på rullmontering, polyuretangummihjul, skruvhjul, elektrisk justering, etc.

2. Sidavlyrullar: Material: CR12MOV, högtemperatur släckt och härdat, HRC 580-620, 2 rullar på varje sida

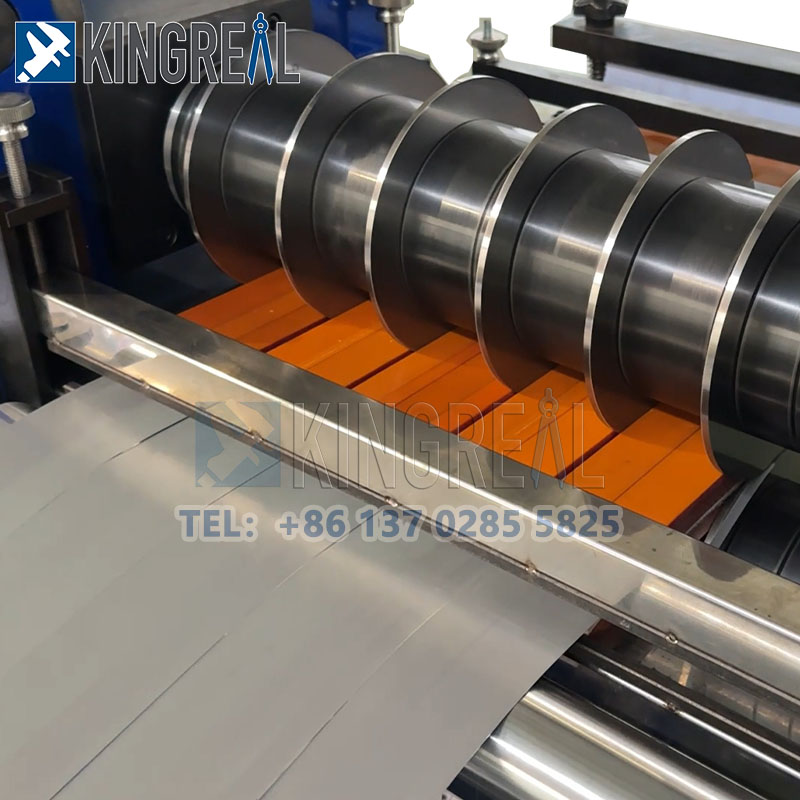

g. Slitmaskin för enkel spole slingslinje

1. Huvudkomponenter: Stålplattstruktur, gjutbas, synkron växellåda, lyftmekanism, kopplingskoppling, universell led, etc.

2. Skäraxel: 40cr, φ140 x 1050 mm, T-slot 28mm, medelfrekvens kylning och härdning, mark, hårt krombehandlat, slotdjup 16mm.

3. Skärddiameter: φ280mm (köpare tillhandahålls)

4. Fixeringsmetod: Cutter Locking med nötter

5. En justeringsfästeuppsättning för att fixa trälbanden

6. Sidopaneler rör sig elektriska, skärsaxlyft och lägre elektriska synkront

7. Slittmotor: 45 kW AC -motor + inverterare

h. Separat skrotlindare för enkel spolsläckmaskin

Huvudkomponenter: Svetsad stålplattstruktur, styrrullar

Dubbelsidig skrotlindare, teleskopmekanism, automatisk urladdning, AC Motor + Inverter Drive

i. Looping Pit and Bridge för enkel spolslingslinje

Huvudram: Svetsad stålplattstruktur

Hydraulisk drivning: Hydraulisk cylinder kontrollerar brolyft och lägre: CA-φ80mm (1 uppsättning)

j. Plattspänningsstation för enkel spole slingmaskin

Huvudstruktur: Stålplatta, separering av rullen, PU -gummi

Spänningsdyna: ullbelagd

Roller: φ500mm, PU-gummibelagd

Hydraulisk drivning: styr höjningen och sänkningen av plattan; Hydraulisk cylinder: FA-φ100mm (2 uppsättningar)

k. Hydraulisk spiral, hydraulisk ejektor för enkel spolslingslinje

Huvudkomponenter: Svetsad stålkonstruktion, fyra stålplattor, kilformad skjutbas, dorn, sidoplattor, lager, lagerblock, push-pull hydraulcylinder, växellåda reducerare, hydraulisk ejektor, pneumatisk broms, etc.

Oupplyftande diameterområde: φ480mm till φ508mm × 850mm

Push-Pull Hydraulic Cylinder: FA-φ150mm

Maximal lastkapacitet: 10 ton

75kW AC Motor + inverterare

Ø80mm Pressarm, hydrauliskt lyftbar

l. Hydraulisk stödarm för enkel spolslingmaskin

Syfte: Stöder huvudspolararmen och ökar spolarens rotationströghet.

Enarmstruktur, hydrauliskt lyftbar

Under spolning lyfter stödarmen uppåt för att stödja spiralarmen; Under lossning lyfter stödarmen nedåt.

m. Hydraulisk lossning av vagn för enkel spolslingslinje

1) Huvudkomponenter: Svetsad stålstruktur, reshjul, fyra styrkolumner, drivaxel, etc.

2) Maximal belastningskapacitet: 10 ton, 1,1 kW cykloidal pinhjulmotor, reshastighet: 6 m/min.

3) Hydraulisk drivning: kapabel att lyfta spolar upp till 10 ton, med ett maximalt slag på 500 mm. Hydraulisk cylinder: FA-φ125mm, en uppsättning.

N.Hydraulic System för enkel spolslingmaskin

Huvudkomponenter: 300 kg svetsad stålplatta oljetank, olika hydraulventiler och oljekretsbrädor.

Hydraulisk drivkraft: E-klass 11 kW motor, 30 ml förskjutning, normalt tryck: 70 kg/cm², maximalt tryck: 140 kg/cm².

o. Elektriskt styrsystem för enkel spolslingslinje

1) En huvudkontrollkonsol och två extra kontrollskåp underlättar spolbelastning och lossning.

2) Strömförsörjning: Trefas 380V ± 10%, 50Hz ± 1Hz

3) Huvudkomponenter och applikationer: Hela linjen består av en huvudkontrollkonsol, en hjälpkontrollkonsol för decoiler, en hjälpkontrollkonsol för återhämtningen och ett elektriskt kontrollskåp. Hela enkla spolslinjen använder centraliserad kontroll. Huvudkontrollkonsolen har digital skärm, hög och låg hastighetsjustering, manuell utfodring, kontinuerlig slitsning och fellarmfunktioner. Alla komponenter importeras eller från välkända inhemska varumärken. Ett pekskärmskontrollsystem underlättar inställningen och justeringen av hastighet och andra parametrar. Det kan enkelt växla mellan manuella, fristående och automatiska lägen och kan övervaka arbetsstatusen för varje komponent när som helst för att säkerställa en säker och effektiv drift av hela helaEnkel spolslingslinje.
