Heavy Gauge Cut To Length Line - 2024 KINGREAL STEEL SLITTER kan tillhandahålla både skär till längdlinje, höghastighetsmaskin för skärning till längd, enkel skärning till längd linje och denna tunga tillskurna maskin, som kan precisera skära till längder av varmvalsat stål, kallvalsat stål, rostfritt stål, kiselstål och annan metallproduktionsprocess för en helautomatisk produktionsprocess.

Breakout På Heavy Duty Klippt Till Längd Linje

På grund av sin höga hållfasthet, goda seghet, enkla bearbetning och formning och goda svetsförmåga, används tjock plåtspole i stor utsträckning inom olika industriområden för att möta behoven hos olika industrier. Efterfrågan på Heavy Gauge Cut To Length Line ökar, bearbetningen av tjock plåtspole för de högre kraven på utrustningen, från utjämning av avrullningsutrustning till skjuvning och stapling. Kraven på det bärande området är mycket högre än för andra tjocklekar av plåt.

KINGREAL STEEL SLITTER Heavy Gauge Cut To Length Line är speciellt utformad för att bearbeta spolar med ett tjockleksområde på upp till 6-20MM med avspolare, plattång, mätning, skärmaskin och stapling.

Teknisk specifikation för Heavy Gauge Cut To Length Line

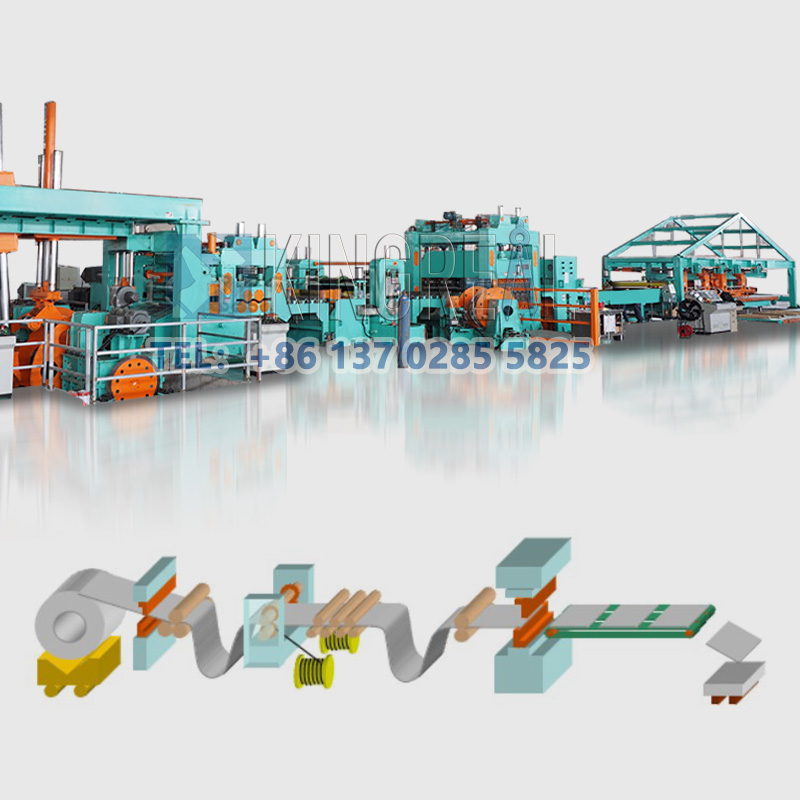

Arbetsprocess av tung spårvidd skuren på längdlinjen

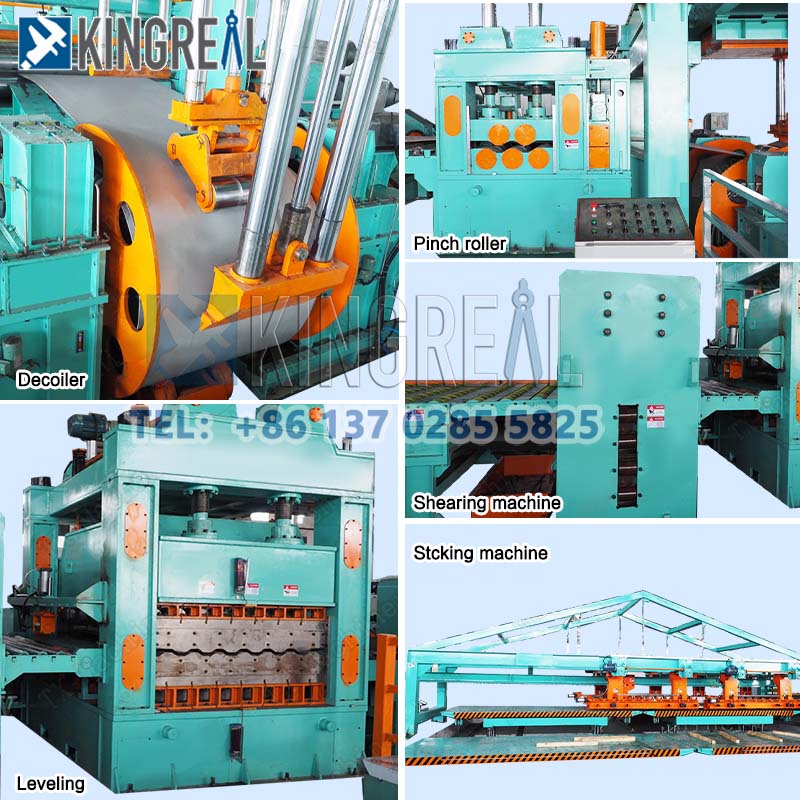

Hydraulisk avspolare-- Ram Hydraulisk pilotmaskin--Sju-vals utjämningsmaskin--Dubbelhuvudtrimmer - Scarp Collector - Elva-rullar utjämningsmaskin - Pneumatisk dimensioneringsanordning - Bakbordsmatare - Hydraulisk skärmaskin - Staplingsmaskin

Mer specifikationer om Heavy Gauge Cut To Length Line

• Hydraulisk dubbelkon avrullare

a. Kapacitet: 30T

b.Bromsspecifikationer: 4-DBH205

c. materialram lyftslag 650mm (lyft direkt till rullen, kan komma till material stålfoder borttaget)

d.Att anta mekanism med dubbellager med dubbla koner med topptryck för att klämma fast stålspolen, rörelsen av den andra änden av maskinbasen drivs av hydraulcylindrar och har funktionen av samtidig drivcentrering, spindeln i den andra änden av avrullaren är utformad med pneumatisk skivbromsanordning.

• Förutjämningsmaskin med sju rullar

Den antar strukturen för fastspänning och matning med två rullar och utjämning med fem rullar. Motorn driver de övre och nedre rullarna genom reduktions- och distributionslådan genom den universella anslutningsaxeln, den övre rullen justering och nedtryckning för matning utförs av hydraulcylindern, och den övre rullen justering och nedtryckning för nivellering utförs av den elektriska kraften. Med tanke på den synkrona driften av förskolemaskinen och utjämningsvärden, styrs motorstyrningen av det amerikanska DC-styrsystemet PARKER590C-serien. Den universella anslutningsaxeln antar den industriella universalaxeln.

Utjämningsrullens diameter: Φ220mm

Utjämningsvalsavstånd: 260 mm

Antal rullar: 2+5 rullar

Rullmaterial: GCr15 smidd stål med härdat och medelfrekvenshärdat (HRC60)

Huvudmotoreffekt: 132KW DC

Motoreffekt för justering:  2-7,5KW

Huvudreducerare:   JZQ850

Justeringsreducering: 2-BWY4 Svängreducering

• Dimensioneringsanordning

a.Funktion: Förhindrar att plåten tappas ur form när den körs, och reglerar plåten i utjämningshuvudmaskinen. Den består av maskinbas, begränsningsrulle, stödsäte, styrrulle och justeringsanordning. Vertikala styrrullar är anordnade på båda sidor av plåtbreddsriktningen, och styrrullsramen är fixerad på respektive slid, som förflyttar sliden på styrpelaren i riktning mot plåtbredden genom motorn med hjälp av valstångsmutterbetalningen, för att anpassa sig till de olika plåtbredderna. Justeringen är motoriserad.

b.Justeringsområde: 900~2000mm

Styrrullmaterial: Gcr15(HRC60)

Justeringsmotor: 2~3KW

Justeringsreducerare: 2-WPDKS135Snäckreducerare

• Huvudskuren till längd linje

Funktion: Klippmaskinen utför huvudsakligen uppgifterna huvudklippning, svansklippning, sidklippning, längsgående klippning och klippning i längdriktning.

Materialanpassning: Den är lämplig för stålplåtar av olika tjocklek och material, såsom vanligt kolstål, högkvalitativt låglegerat stål, legerat stål, rörledningsstål och rostfritt stålplåt.

Grad av automatisering: hela processen fungerar automatiskt, vilket minskar manuell drift och förbättrar produktionseffektiviteten.

Noggrann mätning: med hög precisionsmätning för att säkerställa exakt skärstorlek.

Justering av skärbladsgap: Sidogap för skärblad kan justeras för att säkerställa skärkvaliteten.

a.Modell: Hydraulisk broms

b. Slag per minut: 8~12 gånger

c. Bladmaterial: Cr12Mov

d. Motoreffekt: 55KW

• Omvandlare

Utfodringsstation:

a.Den består av en ram, ett svängrullbord, en transportörrullbana och en kraftenhet. Dess funktion är att mata in den platta plattan i kastmaskinen.

b. Motor: 7,5KW

c.Reducerare: BWY4 Svängreducerare

Huvudmatare:

a.Den består av maskinbas, plack, skjutreglage, kastrulle och kraftenhet. Kastmaterial övre rulle lyft och sänkning för pneumatisk implementering. Transmissionen är mekanisk. Dess funktion är att mata in tallriken i trädgårdsbordet.

b. Motor: 7,5KW

c.Reducerare: BWY4 Svängreducerare

• Staplingsmaskin

Staplingsbord: Det består av stålplåtar och stålsektioner svetsade samman. Dess funktion är att stapla den kalibrerade platta plattan. Längd 12 meter.

Pneumatisk lagerhållare: Den består av en uppsättning utjämningsanordningar för längsgående gränser och tre uppsättningar utjämningsanordningar för tvärgående gränser. Både begränsnings- och justeringsmekanismerna kan justeras efter olika brädbredder, och justeringen är manuell. Materialutförandet är ett pneumatiskt ställdon.

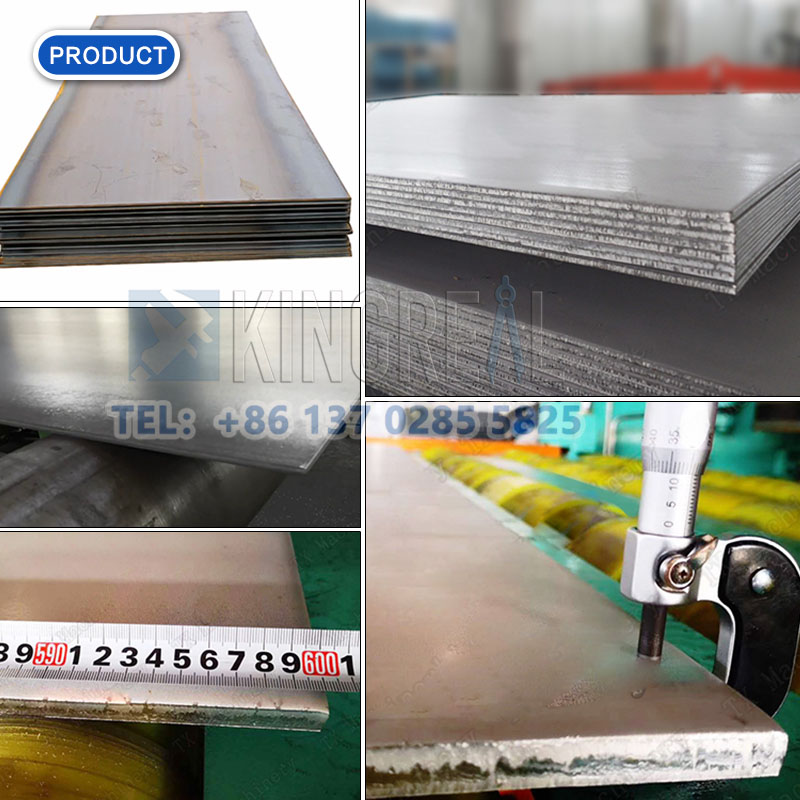

Slutproduktvisning

KINGREAL STEEL SLITTER Service för tunga spår som kapas på längdlinjen

1. Fullständigt utbud av skräddarsydda tjänster, enligt kundens plåtproduktionsbehov för att tillhandahålla tunga spårvidd skärning till längd linjeritning design, kan konfigureras med valet.

2. Tillhandahålla olika konfigurationer för tunga spår som kapas till längdlinjen, såsom lastvagn, trimningsanordning, automatisk stapling, automatisk tömning, etc.; realisera helautomatisk produktion.

3. Tillhandahåll en mängd olika tillbehör för att säkerställa stabiliteten och livslängden för den tunga längdlinjen;

4. Ingenjörer lokal eftermarknadsservice garanti, kan vägleda installationen av tunga spårvidd skära till längd linje på plats.

5. 24/7 on-line kundservice, tekniskt svar.

Vanliga frågor om Cut To Length Line

1/ Vilken är den maximala tjockleken på stålplåten som din skärmaskin kan skära?

 KINGREAL STEEL SLITTER tillskurna linjer kan skära metallmaterial med tjocklekar från 0,2 mm till 25 mm. Den specifika modellen som rekommenderas beror på dina krav.

 2/Hur länge håller maskinblad för kapade längder?

 Livslängden för tillskurna maskinblad beror på materialet som skärs och hur ofta de används. KINGREAL STEEL SLITTER erbjuder även anpassade blad i legerat stål för att förlänga livslängden.

 3/Vilka material är lämpliga för längdklippta linjer?

 KNGREAL längdskurna maskiner är främst lämpliga för stål, rostfritt stål, kolstål, aluminium, koppar och andra metallmaterial.

4/Vad händer om skärmaskinen går sönder?

 KINGREAL STEEL SLITTER tillskurna maskiner är av mycket pålitlig kvalitet. Om några delar är skadade kommer KINGREAL STEEL SLITTER att förse dig med reservdelar.

5/Vilka typer av skärmaskiner erbjuder ni?

 KINGREAL STEEL SLITTER kommer att tillhandahålla tillskurna maskiner som matchar kundens faktiska projektkrav, inklusive bearbetningsmaterial, materialtjocklek, bredd, längd och skärmetod. Och KINGREAL STEEL SLITTER kan också utrusta skärmaskinen med specialkomponenter.
