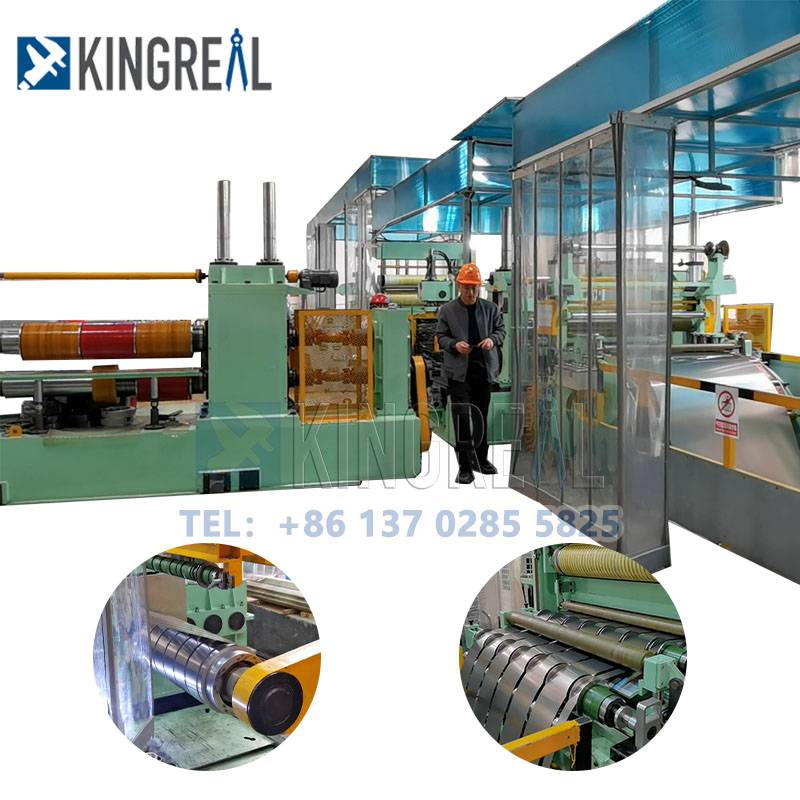

1300MM Dual Slitter Head Coil Slitting Machine är en av KINGREALs mest utmärkande produkter. Designen med dubbla skärhuvuden är lämplig för 0,3-3MM spolar för att uppnå höghastighetsproduktionseffektivitet på 220M/min. Den säljs för närvarande till Turkiet, Ryssland, Saudiarabien och andra länder.
KINGREAL 1300MM Dual Slitter Head Coil Slitting Machine är designad för precisionsskärning av aluminium, galvaniserat stål, varmvalsad, kallvalsad och många andra vanliga metallspolar för att möta olika skärningskrav från kunder, inklusive skärhastighet, kvantitet och kvalitet.
Designen av dubbel knivsäte kan realisera slitsning av olika storlekar av spolar i samma produktionslinje, vilket avsevärt förbättrar produktionseffektiviteten genom att byta ut knivsätet och har fått många kunders gunst.
Förutom den dubbla knivsätesdesignen är KINGREAL stålplåtsskärmaskin också utformad för kunder att skydda maskinkåpan, förbättra produktionssäkerheten i skärningsprocessen, i linje med kundens produktionskrav. Den körs nu framgångsrikt i Saudiarabien-kundens fabrik.
1. Höghastighetsspole kapad på längdlinjen
2. Skärmaskin för smalband i stål
Ladda spolen -- Hydraulisk avspolare -- Högprecisionsriktare -- Loop Bridge -- Skärmaskin -- Rolling Waste Edge -- Loop Bridge -- Spänning -- Omlindningsmaskin
Nej |
Komponent |
Kvantitet |
1 |
Laddar kundvagn |
1 set |
2 |
Hydraulisk Cantilever Decoiler |
1 set |
3 |

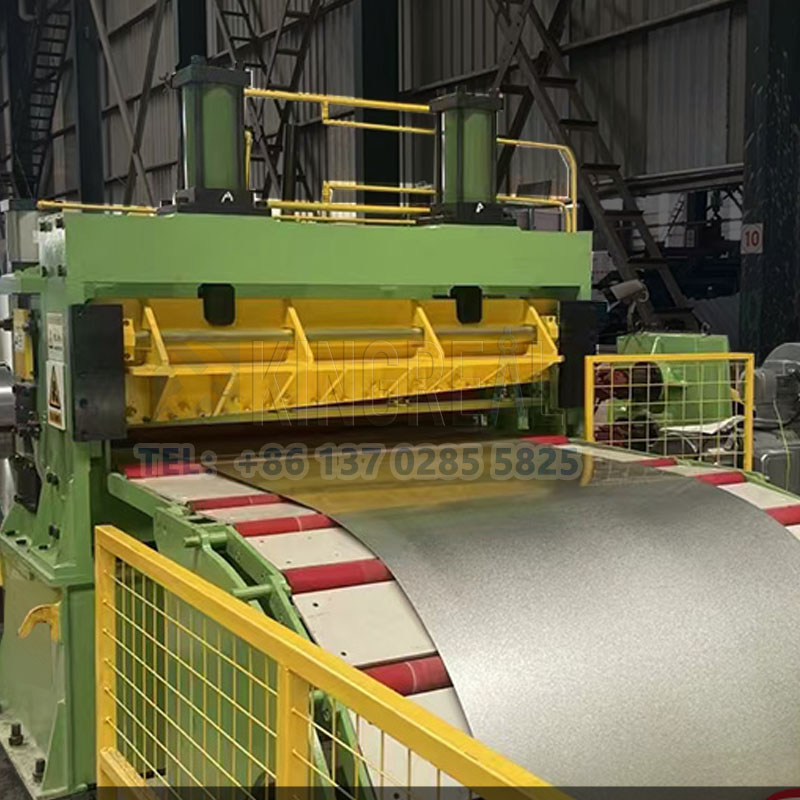

Fem-rulls plattång |
1 set |
4 |
Loop Bridge |
2 Set |
5 |
Skärmaskin |
2 Set |
6 |
Återlindning av avfallsmaterial |
1 set |
7 |
Hydraulisk återlindning |
1 set |
8 |
Hydrauliskt system |
1 set |
9 |
Elektroniskt styrsystem |
1 set |
10 |
Skräddarsydd skyddssköld för delar |
1 set |
Råmaterialparametrar |
|
Spolematerial |
Aluminium, stål, galvaniserat stål, etc |
Spolens tjocklek |
0,3-3 MM |
Spolebredd |
500-12500MM |
Coil Wight |
15 ton |
Parametrar för färdig produkt |
|
Breddtolerans |
≤±0,05 mm |
Rakhet av slitsning |
≤1mm/2000mm |
Avfallsklipp |
≥2 mm |
Parametrar för skärmaskin |
|
Arbetshastighet |
100-180M/min |
Kraftkälla |
380V/50HZ |
Installerad kapacitet |
ca 280KW |

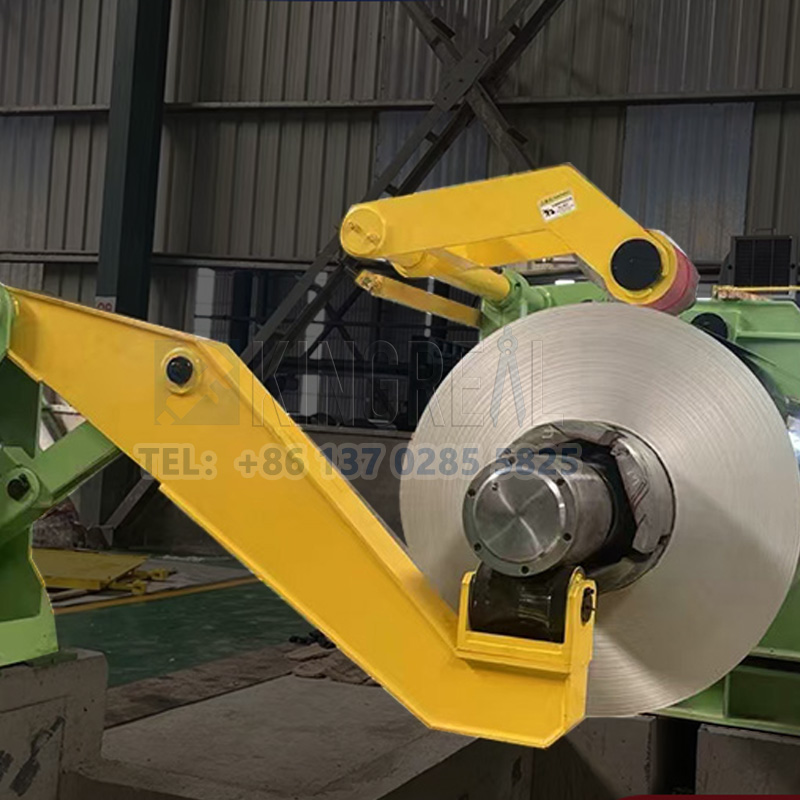

① Hydraulisk Cantilever Decoiler
Huvudfunktionen hos en hydraulisk fribärande decoiler är att bära och rotera en bana så att den långsamt rullas av för nästa steg i processen. Denna typ av decoiler består vanligtvis av en rulle, ett stativ, en drivlina, etc., och är av den enkellagrade fribärande typen. Rullen består vanligtvis av ett stödskaft, en kilslid och en bågplatta som är kapslad i kilsliden, som expanderar och drar ihop rullen under verkan av en lutande kil för att rymma rullar av olika storlek.
Hydraulisk fribärande decoiler är särskilt viktig i höghastighetsmetallskärmaskinutrustning, eftersom den kan motoriseras för att uppnå rotation av rullen, för att hålla remsan under efterspänning för övre avlindning under drivsystemet.

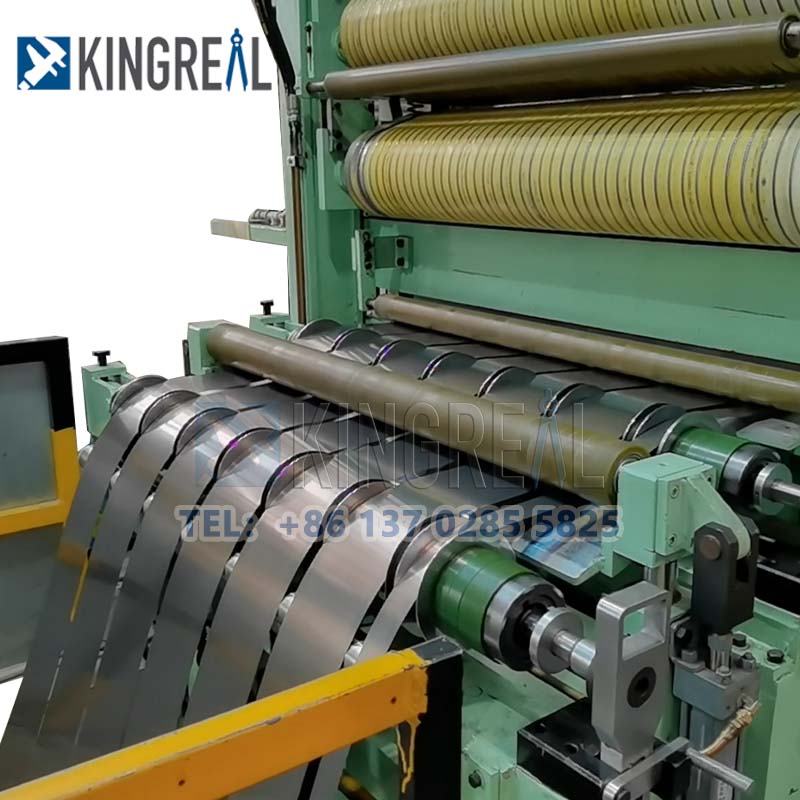

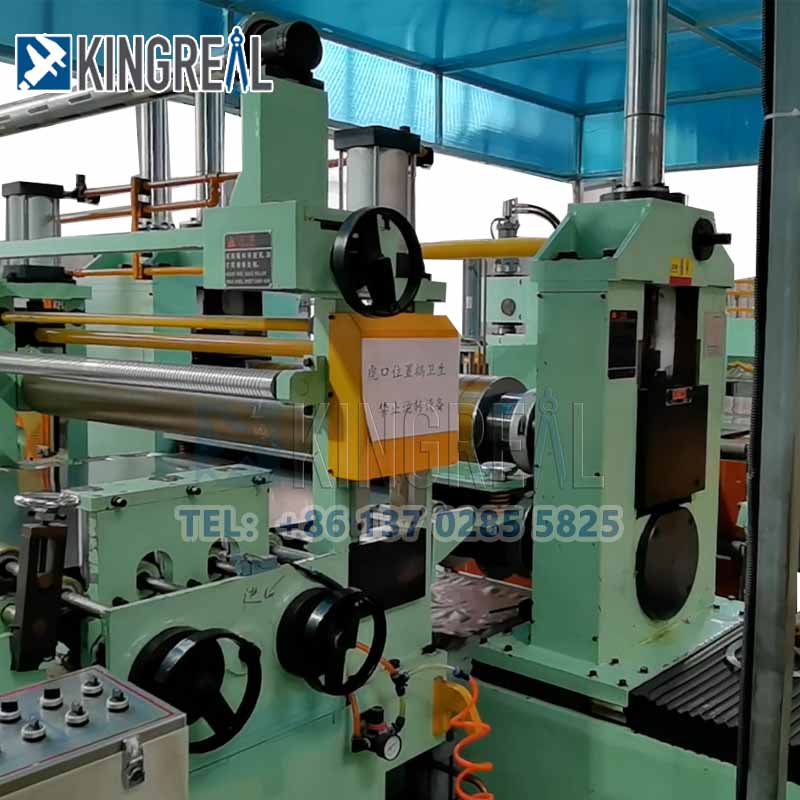

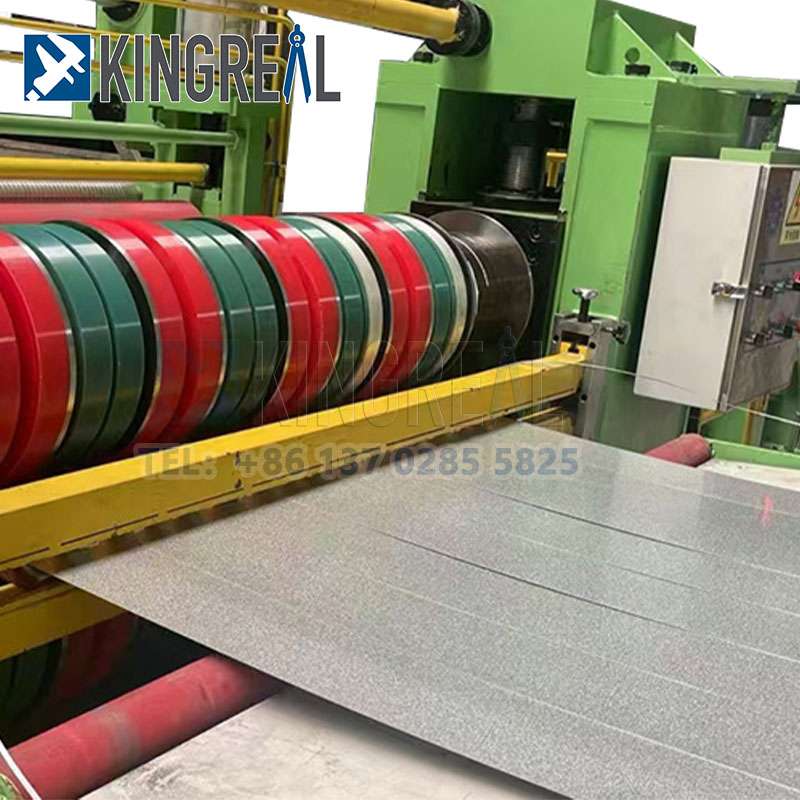

① Dual Slitter Head Sliding Machine
a. Huvudkroppsram: sektionsstål, stålplåt, sammansvetsad, glödgad för att eliminera stress och bearbeta sedan referensytan.
b. Pressande rullar: den övre rullen kan synkroniseras av cylinderns lyftande tryckmaterial, för att säkerställa plattans stabilitet i knivaxeln, den övre rullens ångrörelse.
c. Knivskaftmaterial: 42CrMo, specifikation 200mm×1300mm, med kilspår, genom grov bearbetning, anlöpningsbehandling, medelfrekvensbehandling, slipning, hårdförkromning, omslipning och andra 8 processer;

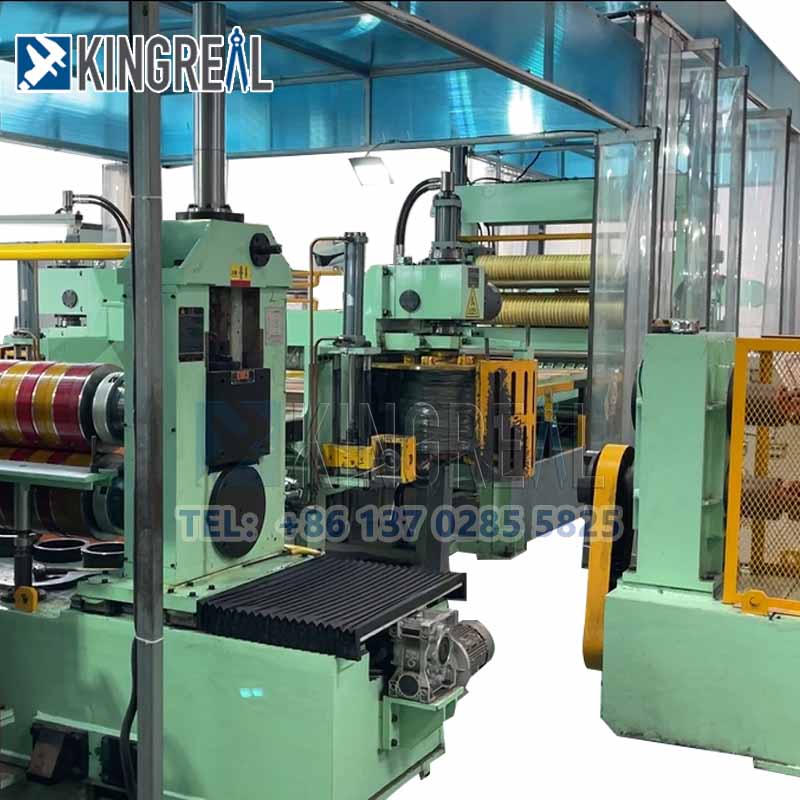

① Skyddssköld:
Det skyddande maskinskyddet i metallskärmaskinen har följande roller och egenskaper:
Utrustningsskydd: det skyddande maskinskyddet kan isolera maskinen från direkt kontakt med den omgivande miljön, förhindra att damm, vattenfläckar, olja, spån och andra föroreningar kommer in i maskinens inre, för att förbättra maskinens livslängd.
Driftsäkerhet: det skyddande maskinkåpan säkerställer säkerheten för operatören och omgivande personal, förhindrar personal från direktkontakt med höghastighets rörliga delar, elektriskt laddade ledare eller andra farliga delar och undviker olyckor.
