I enhelautomatisk stålskärningslinje, den korsformade vändkorset spollagringsarmen spelar en central roll och hjälper till att säkerställa smidig rörelse och hantering av metallspolar när de flyter genom olika bearbetningssteg. Den står som en av de centrala hjälpkomponenterna som möjliggör högeffektiv, kontinuerlig produktion i helautomatiska stålskärmaskiner. Vid utformning av helautomatiska stålskärningslinjer, innehåller KINGREAL STEEL SLITTER vanligtvis denna komponent för att förbättra automationsnivån genom hela produktionsprocessen och minimera behovet av manuellt ingripande.
Tvärtyp vändkors spolelagringsarmar är kärnkomponenter för spirallagring och hantering, speciellt utformade för att kompletterahelautomatiska skärmaskiner i stål. Deras primära funktion är ordnad lagring och effektiv hantering av färdiga rullar direkt efter att de har bearbetats av den helautomatiska stålskärningslinjen; samtidigt kan de hjälpa till med tillfällig lagring och överföring av råmaterialslingor. De fungerar som ett kritiskt nav som överbryggar de olika stegen i skärningsprocessen – inklusive skärning, rekyl och packning – för att säkerställa ett sömlöst arbetsflöde. Den strukturella utformningen av vändkorsets spolelagringsarm av korstyp är noggrant skräddarsydd för produktionskraven för den helautomatiska stålskärmaskinen; typiskt bestående av roterande armar eller balkar, är dess kärnfunktion att säkra och rotera spolar för att underlätta tillfällig lagring eller efterföljande bearbetningssteg – såsom förpackning och överföring – och därigenom garantera ett oavbrutet produktionsflöde.
För att överensstämma med de automatiserade produktionsegenskaperna för den helautomatiska stålskärningslinjen, prioriterar den korsformade vändkorset spollagringsarmens design kompatibilitet med andra maskinkomponenter. Detta säkerställer att det enkelt kan integreras med hanterings- och bearbetningsutrustning för att bilda ett komplett, automatiserat produktionssystem med sluten slinga.
För att möta de automatiserade styrkraven för den helautomatiska stålskärningslinjen, drivs spollagringsarmen av korstyp av ett motorstyrsystem och stöds av en PLC. Denna konfiguration möjliggör exakt positionering och flexibel rotation av spolarna, perfekt synkroniserad med produktionsrytmen för den helautomatiska stålskärningslinjen.
Ihelautomatiska skärmaskiner i stål, är installationsplatsen och den strukturella utformningen av den tvärgående vändkorset spollagringsarmen optimerade specifikt kring den helautomatiska stålskärmaskinens produktionsarbetsflöde. Kärnmålet är att lösa de utmaningar som är förknippade med tömning, lagring och överföring av färdiga spolar under produktionsprocessen, och därigenom öka den totala produktionseffektiviteten för den helautomatiska stålskärningslinjen. Specifikt är den korsformade vändkorset spollagringsarmskomponenten placerad på baksidan av den helautomatiska stålskärmaskinens utmatningsvagn. Den fungerar i synergi med rekylen och lossningsvagnen, vilket skapar ett exakt gränssnitt mellan skärningsoperationen och de efterföljande stegen för hantering av färdiga produkter, och säkerställer i slutändan att den helautomatiska stålskärningslinjens produktionsprocess förblir kontinuerlig och oavbruten. Det primära målet bakom KINGREAL STEEL SLITTER-ingenjörers design av denna specifika komponent för helautomatiska stålskärmaskiner är att möjliggöra omedelbar överföring av färdiga stålspolar till ett roterande ställ när deras bakändar har säkrats.
Detta gör det möjligt för den helautomatiska stålskärmaskinens rekyl att börja linda nästa spole i realtid – utan att behöva vänta på en traverskran för att transportera den färdiga produkten – vilket i grunden minskar stilleståndstiden som orsakas av kranrelaterade förseningar och eliminerar störningar från nedströms förpackningsoperationer. Följaktligen ökar detta effektivt den helautomatiska stålskärningslinjens faktiska drifttimmar och ökar dess produktionskapacitet per timme. Dessutom befriar implementeringen av vändkorset spollagerarmstativet av korstyp överheadkranen från att vara bunden till den helautomatiska stålskärmaskinens produktionsrytm, vilket möjliggör mer flexibel schemaläggning och utplacering för andra tunga lyftuppgifter. Detta optimerar verkstadens produktionslayout och utrustningsutnyttjande ytterligare, vilket säkerställer ett smidigare och mer effektivt produktionsarbetsflöde för den helautomatiska stålskärningslinjen.

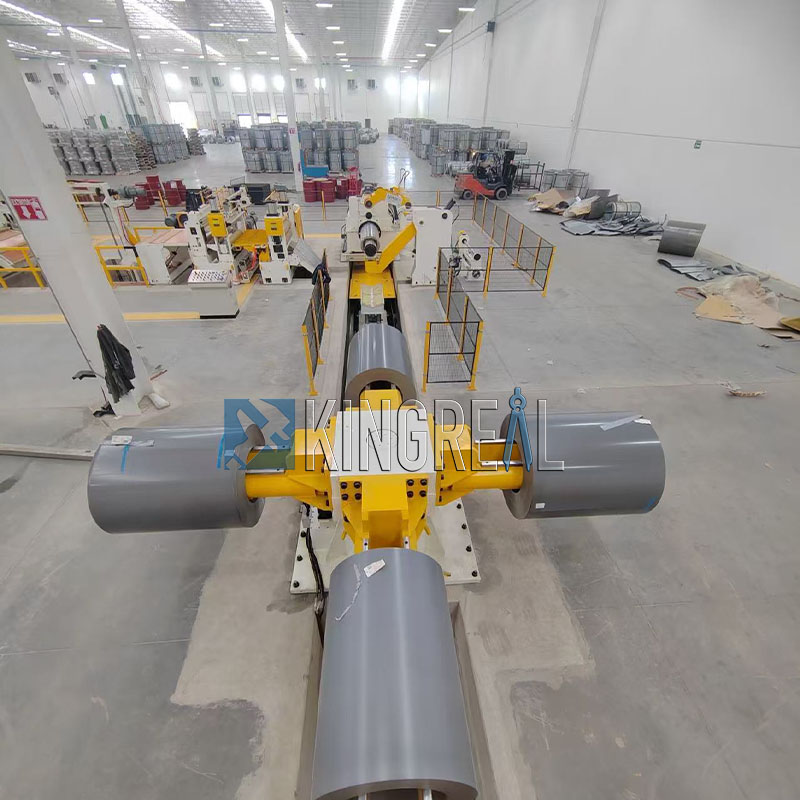

Skräddarsydda för de specifika belastningskraven och driftsmiljön för helautomatiska stålskärmaskiner, har strukturen och funktionerna hos korsformade vändkors spolararmstativet noggrant konstruerats. Den använder en "korsformad" (180-graders) dubbelsidig roterande rackkonfiguration, med en enkelsidig lastkapacitet som når upp till 16 ton. Detta gör det möjligt för den att utan ansträngning hantera de stora tungmetallspolarna som bearbetas av den helautomatiska stålskärmaskinen, vilket perfekt uppfyller de rigorösa kraven från tunga industriella tillämpningar, såsom stålbearbetning. Den korsformade vändkorset spolararmstativet är utrustad med fyra förvaringsarmar, som samtidigt kan hålla flera färdiga spolar bearbetade av den helautomatiska stålskärningslinjen. Detta förbättrar linjens kontinuerliga produktionskapacitet ytterligare och förhindrar stillestånd som orsakas av ackumulering av färdiga produkter. Kraftmässigt drivs kuggstångens rotation av en hydraulmotor via ett växeltransmissionssystem. Denna mekanism säkerställer smidig drift och riklig kraft, vilket garanterar exakta och effektiva rotationsrörelser. Stället stöder full 360-graders rotation i både medurs och moturs riktningar, vilket ger flexibiliteten att tillgodose olika överföringsriktningar och lagringskrav för färdiga spolar, vilket underlättar sömlös koordinering med den helautomatiska stålskärmaskinens avlastningsvagn och förpackningsutrustning.
Utrusta enhelautomatisk skärmaskin i stålmed en korsformad vändkors spollagringsarm höjer dess nivå av automatisering avsevärt. Detta minskar drastiskt behovet av manuella ingrepp, vilket minskar den fysiska arbetsintensiteten i samband med manuella operationer och minimerar produktionsförluster till följd av mänskliga fel. I traditionella arbetsflöden för produktion av helautomatisk stålskärningslinje, när skärningsprocessen är klar, krävs manuell krandrift för att lyfta de färdiga spolarna från rekylen för efterföljande packning. Denna process är inte bara tidskrävande utan resulterar också i förlängd stilleståndstid för den helautomatiska stålskärmaskinen medan den väntar, vilket allvarligt äventyrar dess produktionseffektivitet. Men med integreringen av en korsarmsspolhanterare är detta problem helt löst: omedelbart efter att den helautomatiska stålskärningsmaskinen avslutat sin drift, transporterar en avlastningsvagn automatiskt det slitsade materialet till tvärarmshanteraren. Tvärarmen tar sedan över mottagningen och den tillfälliga lagringen av de färdiga spolarna, vilket gör att lossningsvagnen omedelbart kan återgå till den helautomatiska stålskärningslinjen för att hjälpa till med nästa produktionscykel – och därigenom uppnå en sömlös integrering av skärnings-, lossnings- och lagringsstegen.
Toppmonterat drivsystem: Den roterande grinden använder ett toppmonterat drivsystem – bestående av stödväxlar och en motor – vilket underlättar underhållet. Denna design säkerställer både driftstabilitet och tillförlitlighet.
Signal och mekanisk positionering: Den roterande grinden använder ett hybridpositioneringssystem som kombinerar signalbaserad detektering med mekaniska stopp, vilket säkerställer exakta rörelser och exakt placering av spolarna. Denna avancerade positioneringsmekanism garanterar säker och mycket effektiv drift.
Stabil och pålitlig struktur: Den roterande grinden har en robust ramstruktur designad för stabil drift. Den kan enkelt bära tunga laster och ger en säker och pålitlig lösning för hantering av stora, tunga spolar.
Vill du lära dig mer om funktionerna hos andra komponenter inom enhelautomatisk stålskärningslinje? Kontakta gärna KINGREAL STEEL SLITTER direkt!
