A helt enkelt skära till längden linjeär en avgörande del av spolbearbetningsutrustning, designad för att skära råmaterial horisontellt enligt kundens behov och förbereda dem för efterföljande formningsprocesser. Materialet som bearbetas av den enkla tillskurna linjen används vanligtvis för en enda formningsprocess, såsom plåtstansning, bockning och sträckformning. Linjer som är helt enkelt tillskurna i längd är allmänt gynnade på grund av deras lilla fotavtryck och lämplighet för bearbetning av tunna, lätta metallmaterial, vilket gör dem särskilt lämpliga för småskalig produktion eller för de som är nya i branschen.

Den här artikeln beskriver den grundläggande konfigurationen av en enkel längdlinje, i hopp om att ge värdefull referens.

Beskrivning av Simply cut to Length Line

Enkel klippning till längdlinjerär speciellt utformade för bearbetning av relativt lätta metallmaterial. Deras produktionshastigheter är låga och maskinramens styvhet är relativt lätt att underhålla. Dessutom, på grund av sin låga installerade kapacitet, upptar linjer helt enkelt längdklippta ett relativt litet fotavtryck, vilket gör dem idealiska för små serieproduktioner. Men eftersom plåtbredder, materialtjocklekar och spolvikter ökar, kräver den ökade produktionshastigheten en betydande ökning av säkerhetsmarginalerna, vilket innebär utmaningar för förenklad design.

Dessutom varierar staplingssystemen för matning och efterskärning av enkla längdskärningslinjer beroende på specifika behov, vilket resulterar i olika konfigurationer och utmaningar vid standardisering. Därför är att förstå kombinationen av olika relaterad utrustning en av nycklarna för att bemästra konfigurationen av en enkelt klippad linje.

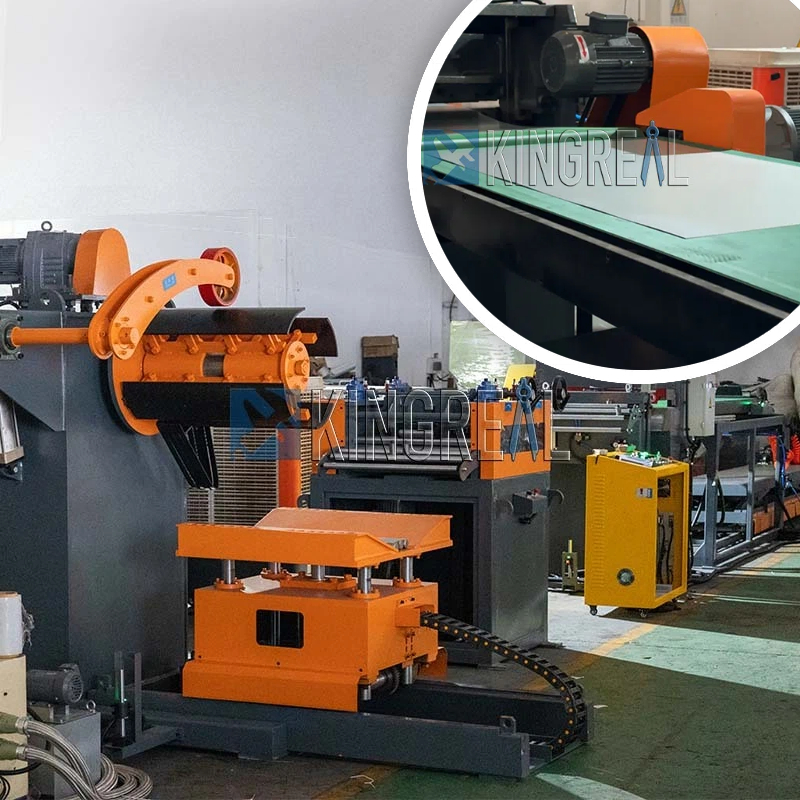

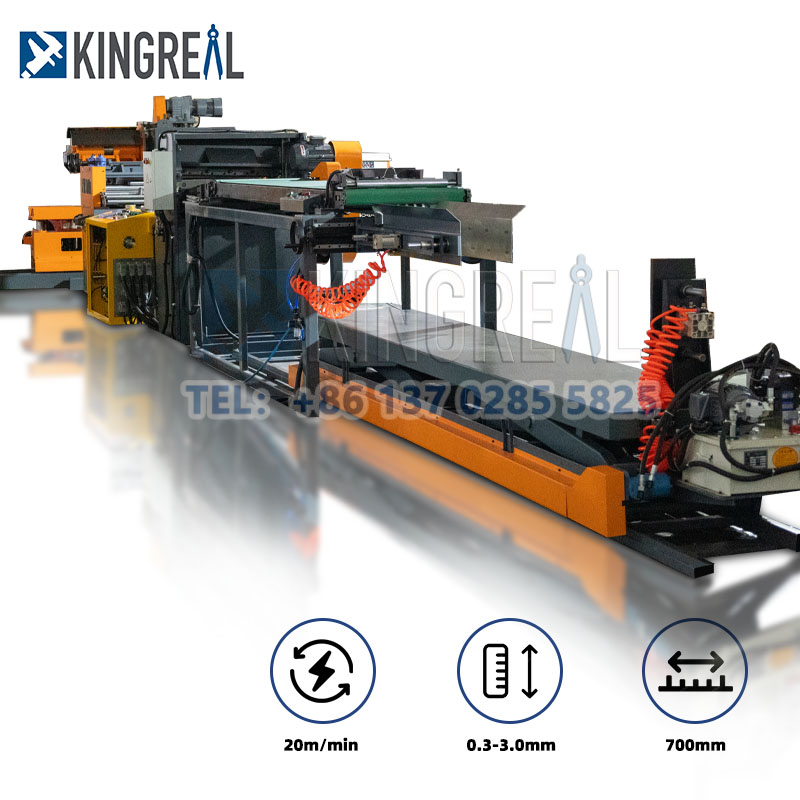

En enkel tillskuren linje består i första hand av en oberoende avspolare, plattång, CNC servorullmatare och skärmaskin. Hela enkelt tillskurna linans processer för lastning, avrullning, riktning, matning och skärning är automatiserade. För att hjälpa dig att bättre förstå den här typen av enkla längdlinje har en enkelt klippad linje designad och utvecklad av KINGREAL STEEL SLITTER-ingenjörer släppts på YouTube. Du kan snabbt se innehållet.

Grundläggande konfiguration av enkel skärning till längdlinje

Under den första tillverkningen av material, ahelt enkelt skära till längden linjeär utformad för att behålla de grundläggande funktionerna i motsvarande produktionslinje. Speciellt för enkla tillskurna linjer kan olika kombinationer möta olika produktionsbehov. Därför är att förstå kundens specifika behov grunden för att utveckla den optimala maskinkonfigurationen.

●Materiallastnings- och styrsystem för att enkelt skära till längden

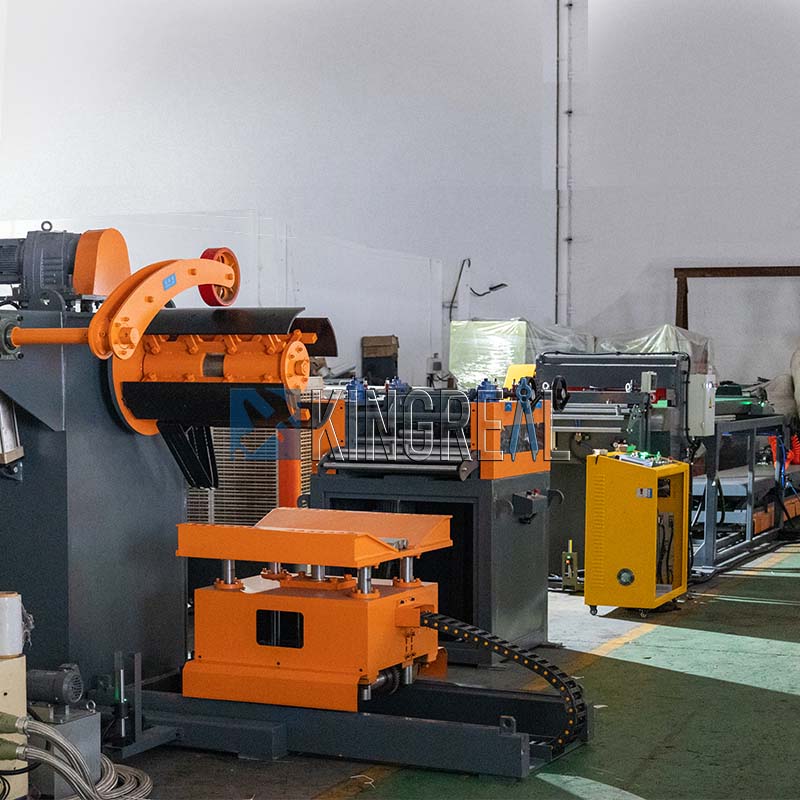

Utformningen av materiallastnings- och styrsystemet för enenkel skärning till längd linjeberor också på kundens materialegenskaper. Generellt kan materialladdningssystemet för en enkelt skuren linje vara en kombination av delad enhetsutrustning eller två-i-ett-utrustning (som GO, ML, CL, TGL, etc.). Vid val av materialhanteringssektion måste faktorer som materialbredd, inre och yttre diametrar, materialtjocklek, materialhållningsmetod och lastkapacitet beaktas för att säkerställa korrekt effektkonfiguration och behovet av extra stöd.

För korrigeringssektionen måste designen välja lämplig korrigeringshjulstorlek och layout baserat på materialtjockleken, samtidigt som korrigeringsmaskinens effekt bestämmas baserat på produktionshastighet. Kundens krav på planhet kommer också att påverka antalet, layouten och drivmetoden för korrigeringshjulen. KINGREAL STEEL SLITTER-ingenjörer är en tillverkare av enkel längdlinje som betjänar den internationella marknaden och övervägde fullt ut den internationella marknadens tonvikt på säkerhet när de designade den centrala materialhållaren och korrigeringsvariabel hastighetsregulator för den enkelt kapade längden.

Matningsdelen av den enkla längdklippslinjen väljs helt baserat på kundens längdskärningskrav och plåtmaterialeffektivitet. Beroende på strömkällan kan matningssektionen konfigureras med AC-styrning med variabel hastighet, DC-motorstyrning eller servomotorstyrning. För konstruktionsövergripande applikationer med dålig materialkvalitet och stora toleranser för skärning till längd kan en krets som består av en korrigeringsströmförsörjning, en frekvensomvandlare och en längdgivare användas för direkt skärning till längd. För tjockare och starkare material med lägre produktionskrav är en kombination av en likströmsmotor och en längdgivare också ett bra alternativ. För material som kräver hög hastighet, hög produktionskapacitet och hög grad av automatisering rekommenderas ett servobaserat längdklippssystem.

●Klippningssektion för att enkelt klippa till längden

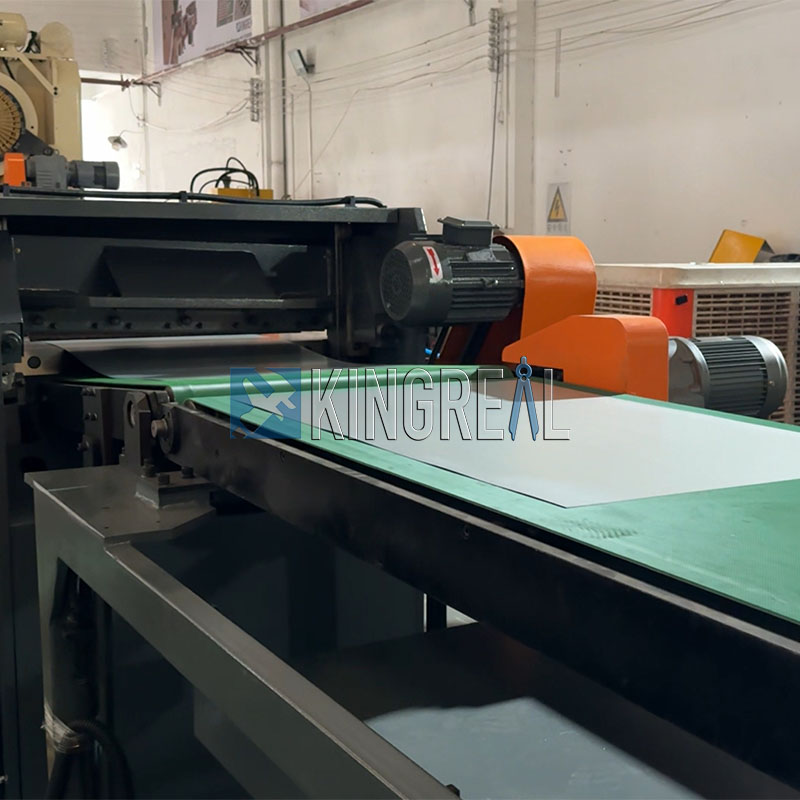

Klippningssektionen av en enkel längdsax är i första hand kategoriserad i flera typer, inklusive den enkelt klippta linjens inbyggda huvudsax, mekaniska (hydrauliska) saxar och pneumatiska höghastighetssaxar (eller hydrauliska höghastighetssaxar). För enkla tillklippta linjer med låga produktionskrav kan huvudsaxen användas direkt. För låga till medelhöga metallsaxar med breda materialbredder och ett brett tjockleksområde är mekaniska saxar eller hydrauliska saxar mer lämpliga. För applikationer med högre klippningskrav och ett visst hastighetskrav bör pneumatisk kopplingssax eller hydraulisk höghastighetssax övervägas.

●Produktinsamlingsmetod för enkel skärning till längd linje

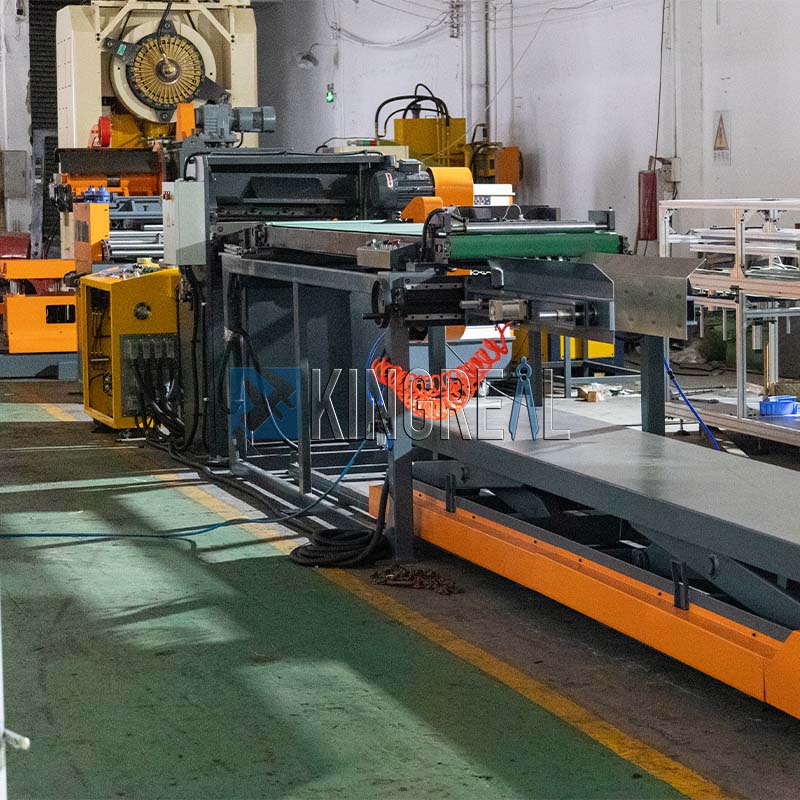

Produktinsamlingsmetoden för enhelt enkeltskär till längden linjeberor på kundens specifika behov för den typen av linje. Insamlingsmetoder kan brett kategoriseras som manuell insamling, enkel lyftinsamling och automatisk palletering. För egen utrustning med tunnare material, kortare skärlängder och lägre produktionsvolymer är manuell insamling och palletering vanliga alternativ. För enkla tillklippta linjer, om skärlängden överstiger 600 mm och överskrider intervallet för manuellt grepp, kan en gaffeltruck övervägas för upphämtning. För högvolymproduktion eller materialleverantörer som behöver bearbeta material med stora variationer i bredd och längd är automatisk palletering det optimala valet.

enkelhety skär till längd linjes, på grund av sin flexibilitet, kompakta fotavtryck och höga grad av automatisering, är det ett idealiskt val för många små och medelstora företag och nya aktörer i branschen. Genom att rationellt konfigurera varje komponent kan enkla längdskärningslinjer möta bearbetningsbehoven för olika material och förbättra produktionseffektiviteten. Dessutom kommer en djup förståelse för kundernas behov att hjälpa tillverkarna att tillhandahålla mer exakta, helt enkelt tillskurna linjelösningar, vilket säkerställer en nisch på den konkurrensutsatta marknaden.

KINGREAL STEEL SLITTER hoppas att den här artikeln hjälper dig att förstå den grundläggande konfigurationen av en enkel snittlinje. Om du har ytterligare frågor eller funderingar, vänligen kontakta KINGREAL STEEL SLITTER för vidare diskussion.
