Lättmätare skär till längd linjeär att platta och klippa tunna metallspolar i förinställda längder. Denna ljusmätare skärning till längd linje används allmänt i metallbearbetningsindustrin, särskilt för precisionsskärning av kallvalsat kolstål, rostfritt stål och icke-järnmetaller.

Den här artikeln kommer att tillhandahålla en detaljerad analys av kärnstrukturen, processflödet, viktiga tekniska parametrar och kärnfördelar med lätt mätare till längd maskin, vilket ger läsarna en djupare förståelse för denna mycket effektiva bearbetningsutrustning.

Komponenter i ljusmätaren skär till längdlinjen

A Lättmätare skär till längd maskinBestår vanligtvis av flera delar som arbetar tillsammans för att uppnå effektiv och exakt bearbetning. Följande är huvudkomponenterna i en lätt mätare skärning till längdlinjen:

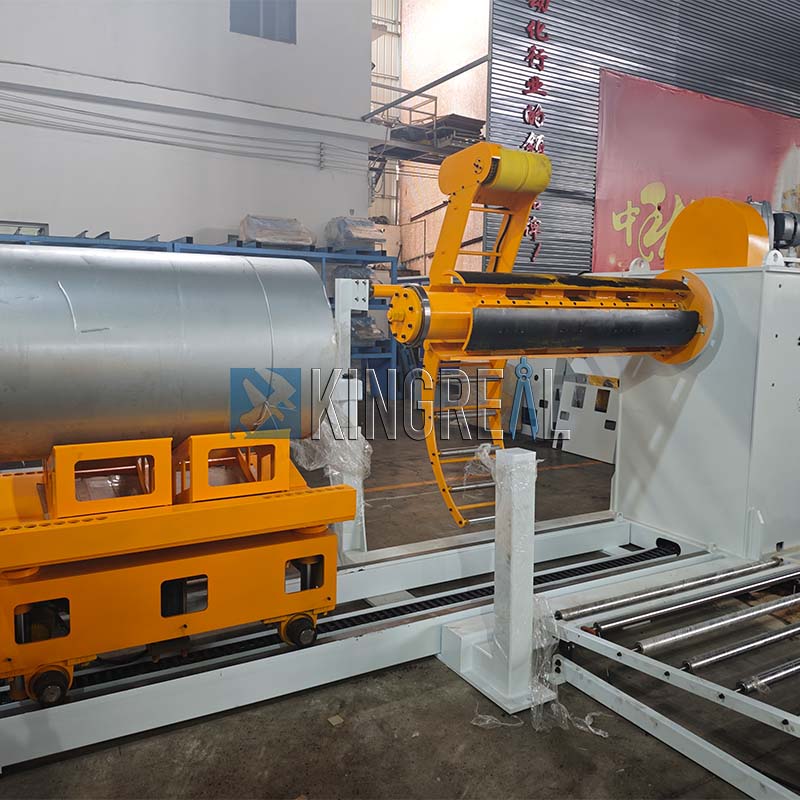

Laddar vagn för lätt mätare skärning till längd linje: transporterar metallspolar från förvaringsområdet till decoiler.

Decoiler för lätt mätare skärning till längd linje: Avkoppling av metallspolarna för efterföljande bearbetning.

Pad Press för lätt mätare skärning till längd linje: säkerställer att spolarna förblir stabila under bearbetningen.

Nivelleringsenhet för lätt mätare skärning till längd linje: nivåer spolarna för att eliminera eventuell böjning och säkerställa noggrannhet under efterföljande bearbetning. Sexstegs, fyrstegs eller tvåstegs nivelleringsenheter finns tillgängliga, beroende på kundbehov.

Rörlig bro, styr- och korrigeringsanordning och storleksmekanism: Guide och placera det lindade arket, vilket säkerställer att det förblir i rätt läge under skjuvningsprocessen.

Lamineringsanordning för ljusmätare skär till längd linje: Valfritt, tillämpar en skyddande film på arkytan.

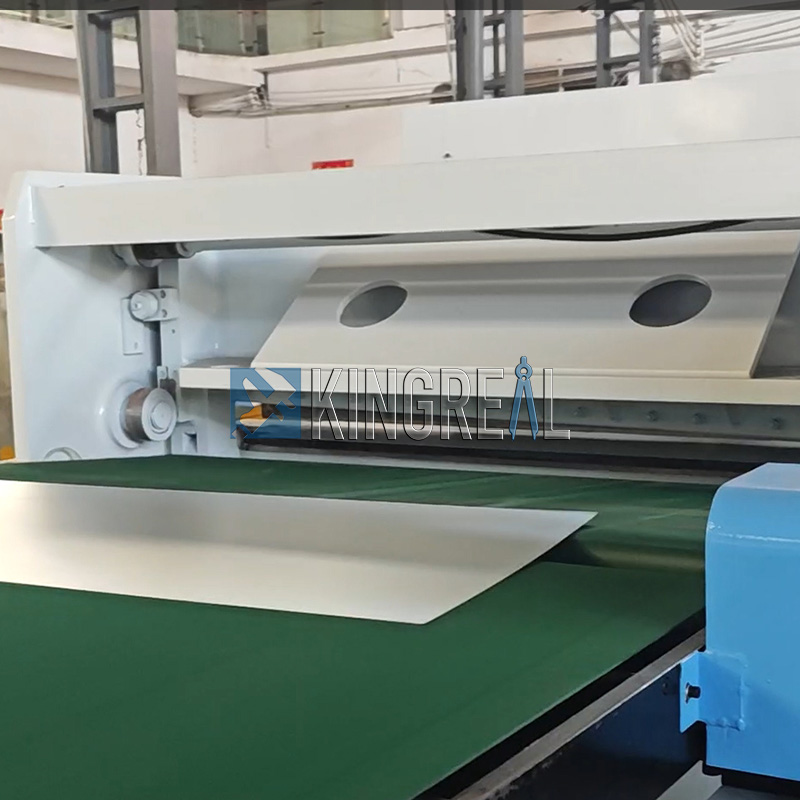

Shearing Machine för lätt mätare skärning till längd maskin: SHEARS Det jämnade läckan i ark med förutbestämd längd. Skjuvmaskiner kan vara antingen mekaniska eller hydrauliska, anpassa sig till olika material och tjocklekar.

Transportbord för lätt mätare skärning till längd maskin: Transporterar skjuvade ark till nästa processsteg.

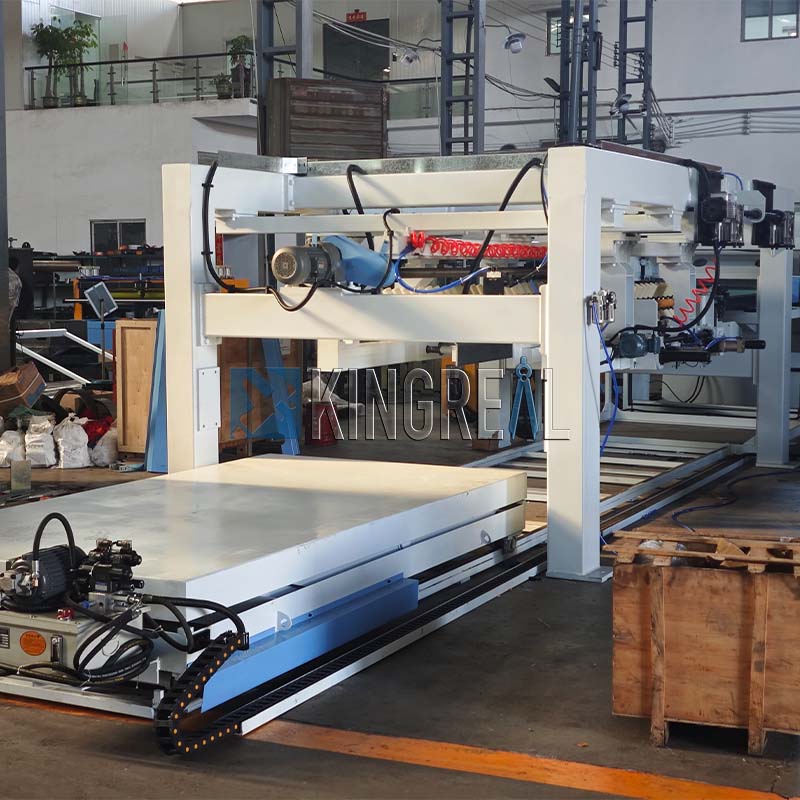

Pneumatisk staplingsstativ, hydraulisk lyftplattform och transportörsbord: Dessa enheter automatiserar stapling och transport och förbättrar effektiviteten.

Hydrauliska och elektriska styrsystem: Kraft och kontroll hela produktionslinjen, vilket säkerställer samordnad drift av alla komponenter.

Alla komponenter är PLC-kontrollerade, vilket säkerställer en hög grad av automatisering och tillförlitlighet.

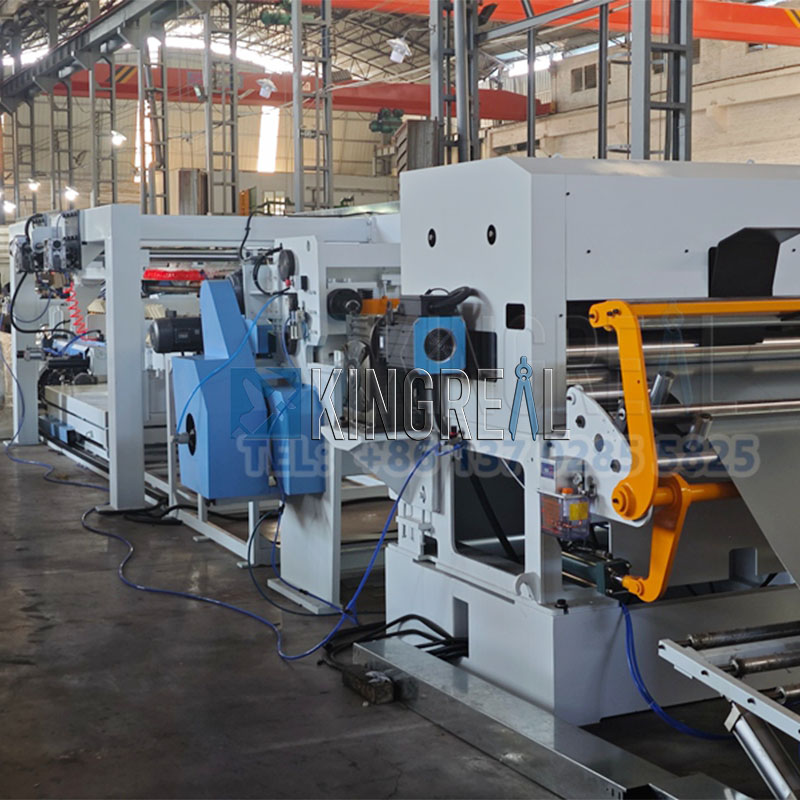

Arbetsflöde av lätt mätare skär till längd maskin

COIL Lifter ---- Decoiler ---- Snubber Roller + Pinch Roll + Pre-nivå Maskin ---- Loop Bridge ---- Sidan Guide ---- Precision 5-rullningsnivåning Maskin (Servokontroll) ---- Hög hastighetsskjuvning ---- Transportör ---- Auto Stacker + X Lyftplattform + Loss CART

Tekniska parametrar för ljusmätare skär till längd maskin

Material	Cr, galvaniserat, färgbelagt stål, rostfritt stål
Tjockleksområde	0,2-2 mm / 0,3-3,2 mm
Breddområde	1250/1300/1500/1600/1800/2000M
Spolvikt	10/15/20T
Spole i.d.	508 mm
Skärning	500-4000mm; 500-6000mm
Arbetshastighet	0 ~ 120m/min (medelhastighet 0 ~ 60 m/min)

Fördelar med lätt mätare skär till längd maskin

Mycket automatisk ljusmätare skärning till längdlinjen

DeLättmätare skär till längd maskinanvänder ett PLC -system för helautomatiserad kontroll. Detta system samordnar inte bara den samordnade driften av olika komponenter utan ger också realtidsövervakning av alla produktionsprocesser. PLC justerar automatiskt utrustningsparametrar baserat på driftsförhållanden, vilket säkerställer optimal drift av hela ljusmätaren skärning till längdlinjen. Vidare stöder systemet en snabb parameteråterställningsfunktion, flexibelt anpassning till förändrade bearbetningskrav och produktionsförhållanden, vilket förbättrar anpassningsförmågan hos ljusmätaren skär till längdmaskinen.

Automatiskt mätsystem för lätta skärning till längd linje

Utrustad med en högprecisionsautomatisk mätanordning visar systemet skärlängden och produktionskvantiteten i realtid, vilket säkerställer att varje produkt uppfyller processstandarder. Med hjälp av integrerade sensorer och en databehandlingsenhet slutför systemet dimensionella inspektioner i millisekunder och matar denna data tillbaka till PLC -kontrollsystemet.

Detta stängd slingkontrollläge gör det möjligt för ljusmätningsskärningen till längdmaskinen att dynamiskt justera behandlingsparametrar baserade på uppmätta data, vilket säkerställer en stabil skärningsnoggrannhet inom ± 0,1 mm och förbättrar produktkonsistensen avsevärt.

Flera säkerhetsskydd för lätt mätare skär till längd linje

Utrustad med en dubbel skyddsmekanism för en nödstoppsanordning och ett intelligent larmsystem. Säkerhetskretsen använder PLC för realtidsstatusövervakning.

Om en onormal signal upptäcks utlöser systemet en skyddsfunktion inom 0,5 sekunder, vilket effektivt förhindrarLättmätare skär till längd maskinskada och personskada.

Ett hörbart och visuellt larmsystem indikerar samtidigt felplatsen, vilket hjälper operatörerna snabbt att hitta källan till problemet och minska den genomsnittliga felresponstiden med 40%.

Servomatning för lätt mätare skärning till längd linje

Ett servodrivet utfodringssystem med detekteringsteknik med sluten slinga uppnår positioneringsnoggrannhet på ± 0,05 mm. Servomotorn använder en kodare för att ge feedback i realtid på utfodringspositionen, dynamiskt jämföra och kompensera med det förinställda värdet.

Jämfört med traditionella hydrauliska utfodringsmetoder är servosystemets svarshastighet 60% snabbare och stöder adaptiv justering för plötsliga förändringar i materialtjocklek, vilket gör det idealiskt för flexibel produktion av produktion med hög variation.

Svetsande värmebehandling för lätt mätare till längd maskin

Alla stålstruktursvetsar genomgår stressavlastningsbehandling i en stor härdningsugn. Denna process minskar effektivt resterande svetspänning och förlänger utrustningens livslängd med över 30%. Obehandlade svetsar är benägna att tröttna sprickor under växlande belastningar. Temperering vid en konstant temperatur av 580 ° C ± 10 ° C justerar metallgitteret, vilket bibehåller den ideala hårdheten inom HRC22-26-intervallet, vilket säkerställer långsiktig operativ stabilitet.

Högeffektiv skjuvning för lätt mätare till längd linje

Ett patenterat hydraulsystem i kombination med en optimerad banbrytande design uppnår en höghastighets skjuvningshastighet på 25 snitt per minut. De speciella legeringsbladen har en livslängd tre gånger för vanliga material och en skuren planhet på 0,02 mm/m eller mindre. Praktiska tillämpningar har visat att denna teknik ökar produktionen med en enda skift med 45% samtidigt som energiförbrukningen minskar med 15%. Ett valfritt automatiskt smörjsystem reducerar ytterligare verktygsslitage.
